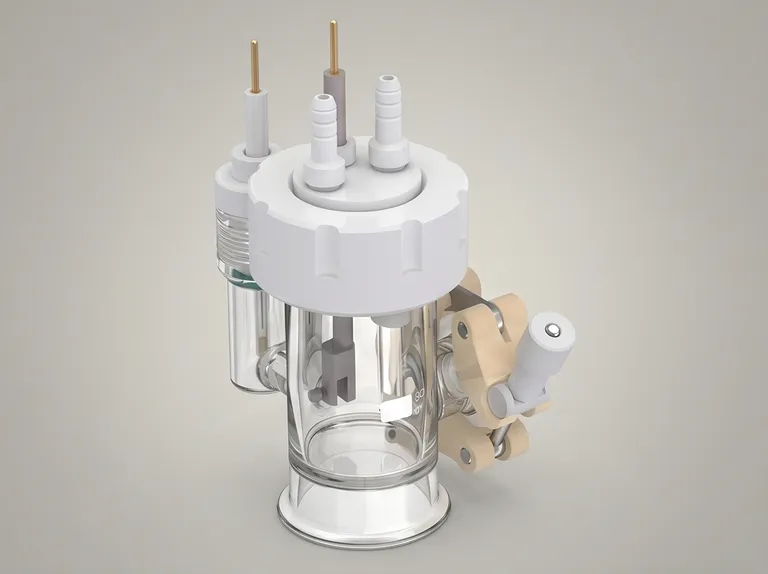

Cellule Électrochimique de Type H à Membrane Remplaçable, Cellule d'Électrolyse Divisée Chemisée pour la Recherche en Laboratoire

Aperçu du Produit

Ce système de cellule électrochimique avancé propose une architecture optimisée à trois électrodes, séparant les électrodes de référence et de travail dans des chambres distinctes pour réduire considérablement la chute IR. Intégrant un capillaire de Luggin haute précision, la conception empêche la contamination croisée des espèces électroactives entre l'anode et la cathode, assurant des environnements analytiques purs. L'isolation des chambres est maintenue par un système de serrage de membrane sécurisé et à haute intégrité, permettant des études de transport fiables et des expériences de voltampérométrie cyclique propres.

Idéal pour la recherche de pointe en réduction du dioxyde de carbone, fixation de l'azote, séparation de l'eau et évaluation d'électrocatalyseurs, ce système sert les laboratoires académiques, les départements de sciences des matériaux et les services de recherche énergétique industrielle. La configuration physique permet aux chercheurs de passer facilement entre différents types de membranes échangeuses d'ions, supportant un large spectre d'évaluations d'électrolytes aqueux et organiques.

Construit en verre borosilicaté de qualité supérieure associé à des joints en fluoropolymère usinés sur mesure par CNC, l'équipement garantit une inertie chimique et une stabilité mécanique exceptionnelles. Il fournit des données de voltampérométrie reproductibles et constantes dans des conditions expérimentales fortement acides, basiques ou à haute température. Les chercheurs peuvent opérer en toute confiance, sachant que le système évite les fuites potentielles ou les contaminants croisés lors d'expériences de longue durée.

Caractéristiques Clés

• Intégration de Capillaire de Luggin de Précision : Le capillaire de Luggin intégré s'étend directement dans la chambre de l'électrode de travail, avec un orifice de pointe ultra-fin de moins de 0,2 mm. Cette configuration place le point de détection de potentiel extrêmement proche de la surface de l'électrode de travail, minimisant la résistance ohmique non compensée (chute IR) dans les électrolytes à faible conductivité. Le canal interne du capillaire peut également être chargé avec un gel d'agar pour réguler la vitesse d'écoulement de l'électrolyte, stabilisant le potentiel de référence tout au long des expériences de longue durée.

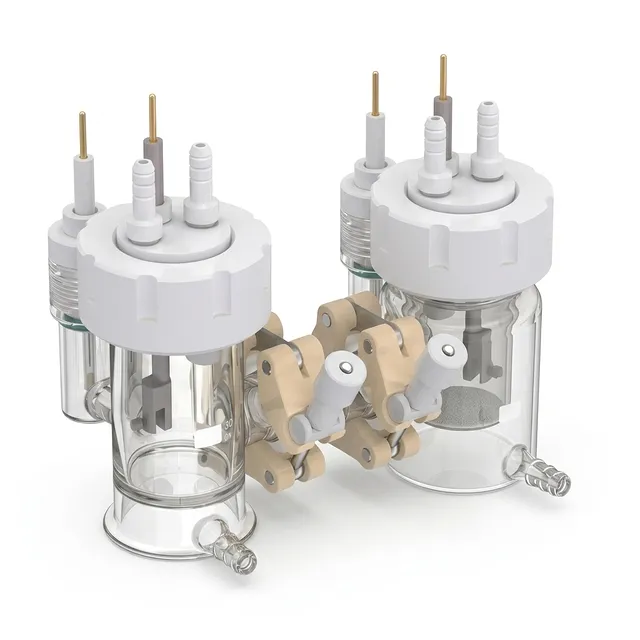

• Partition à Membrane Remplaçable : Le système présente une architecture modulaire à chambres divisées. Un serre-joint à chaîne robuste sert d'interface de fixation, permettant aux chercheurs d'insérer et de remplacer facilement les membranes échangeuses d'ions (comme le Nafion ou des membranes polymères sur mesure). La tension est répartie uniformément sur les brides en verre, assurant une étanchéité sans risque de fractures thermiques ou mécaniques de la structure en borosilicaté.
• Inserts Rotatifs PTFE à 360 Degrés : L'alignement des électrodes est crucial pour une distribution uniforme du courant. Les chambres des électrodes de travail et auxiliaire utilisent des filetages externes et un noyau intérieur rotatif en PTFE, permettant un alignement précis à 360 degrés des surfaces d'électrode parallèlement à la membrane. L'assemblage est fixé à l'aide de bouchons extérieurs robustes et résistants aux produits chimiques en Polyoxyméthylène (POM), fournissant un joint étanche aux gaz et fiable.
• Isolation Raffinée de l'Électrode de Référence : La chambre de l'électrode de référence utilise des filetages internes spécialisés. Une fois scellée, elle bloque le mouvement de liquide entre les chambres dû à l'effet de vases communicants (siphon). Cela isole l'électrolyte de référence, éliminant la contamination et la dérive du potentiel de référence.
• Purge de Gaz Polyvalente Sous la Surface : L'aération sous la surface est optimisée via des barboteurs en verre sur mesure. Un barboteur droit est fourni pour la réduction du carbone (CO2RR) pour maximiser la saturation en CO2, tandis qu'un barboteur en L est utilisé pour la réduction de l'azote (NRR) pour maintenir une géométrie d'écoulement de gaz appropriée par rapport à la surface de l'électrode.
• Gestion Thermique via une Conception à Double Chemise : Pour l'électrocatalyse dépendante de la température, la version chemisée de la cellule permet à des fluides de circulation (eau ou huile de silicone) de passer à travers une manche extérieure en verre isolée sous vide. Cela maintient l'électrolyte interne à une température constante, réduisant la variance thermodynamique dans les études cinétiques.
• Composition Matériau Premium : Chaque composant en contact avec le liquide est fabriqué soit en verre borosilicaté 3.3 haute durabilité, soit en PTFE de haute pureté. Le borosilicaté 3.3 présente une faible expansion thermique et une résistance extrême aux attaques chimiques. Les inserts en PTFE sont usinés par CNC avec des tolérances serrées pour empêcher tout lessivage ou contaminant trace de compromettre les données expérimentales.

Applications

Spécifications Techniques

Pour assurer une compatibilité totale avec votre configuration de laboratoire, veuillez consulter les spécifications techniques de la série PL-DJ07 ci-dessous :

Pourquoi Choisir Ce Produit

• Savoir-Faire de Précision & Fiabilité des Performances : Chaque unité est fabriquée en utilisant des fluoropolymères usinés avec précision par CNC et des techniques de soufflage de verre maîtrisées. Cela garantit une symétrie structurelle absolue, une cohérence dimensionnelle et des tolérances serrées qui empêchent toute fuite physique ou déviation de mesure potentielle.
• Dynamique des Fluides et des Charges Avancée : La combinaison du capillaire de Luggin à micro-ouverture et des électrodes alignées en parallèle assure des lignes de champ électrique hautement uniformes et une perte ohmique minimale, permettant aux chercheurs de capturer une cinétique de réaction précise sans l'interférence de chutes IR massives.
• Capacités de Personnalisation Polyvalentes : KINTEK propose la personnalisation des volumes de chambre, des ports d'échantillonnage auxiliaires et des tailles d'électrodes. Nous pouvons modifier la conception pour inclure des vannes d'étanchéité absolue pour la surveillance de réactions sensibles à l'oxygène ou volatiles, s'adaptant parfaitement à vos objectifs expérimentaux spécifiques.
• Technologie d'Étanchéité Supérieure : La conception multi-filetée, combinée aux joints toriques par compression et aux bouchons extérieurs POM, garantit une étanchéité qui résiste aux pressions positives pendant la purge. Cela minimise la fuite de solvants organiques volatils ou de gaz de réaction de haute pureté.
• Inertie Chimique Inégalée : En utilisant du verre borosilicaté 3.3 de haute qualité et du PTFE vierge, le système reste totalement non réactif aux acides corrosifs, bases fortes et solvants organiques, éliminant le risque de contamination trace dans les études analytiques sensibles.

Contactez dès aujourd'hui l'équipe commerciale technique de KINTEK pour demander un devis ou co-concevoir une configuration de cellule électrochimique sur mesure adaptée à vos paramètres de recherche précis.
