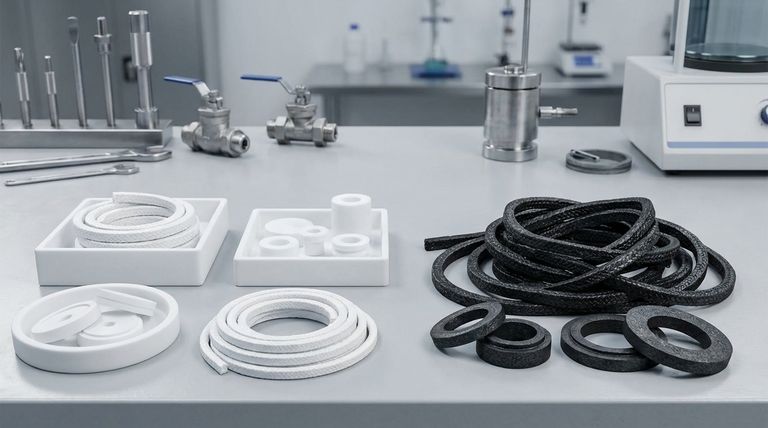

En un coup d'œil, la différence la plus frappante entre ces deux matériaux de garniture est leur couleur. La garniture en PTFE (polytétrafluoroéthylène) est caractérisée par sa couleur blanche, tandis que la garniture en graphite est toujours noire. Cette différence de couleur n'est pas cosmétique ; elle est le résultat direct de leurs compositions chimiques fondamentalement différentes, qui dictent leurs performances dans les applications industrielles.
La couleur est un simple indice visuel d'une distinction beaucoup plus profonde : le PTFE est un polymère synthétique non conducteur prisé pour son inertie chimique, tandis que le graphite est un matériau à base de carbone pur apprécié pour sa résistance extrême à la température et sa conductivité.
Au-delà de la couleur : Comprendre les matériaux de base
Le choix entre la garniture en PTFE blanc et en graphite noir va bien au-delà de l'esthétique. C'est un choix entre deux matériaux aux origines et aux propriétés distinctes qui les rendent adaptés à des exigences opérationnelles très différentes.
PTFE : L'isolant synthétique
Le PTFE est un fluoropolymère synthétique, un type de plastique. Sa couleur blanche éclatante est indicative de sa structure polymère pure, stable et non réactive.
Cette composition confère au PTFE ses caractéristiques les plus précieuses : c'est l'une des substances chimiquement les plus inertes connues et elle possède le coefficient de friction le plus bas de tout matériau solide. C'est également un excellent isolant électrique.
Graphite : Le conducteur à base de carbone
Le graphite est une forme naturelle et inorganique de carbone pur. Sa couleur noire profonde est inhérente à sa base carbonée.
En tant que matériau, le graphite est réputé pour sa capacité à résister à des températures extrêmes et pour ses propriétés autolubrifiantes. Contrairement au PTFE, le graphite est très conducteur, tant thermiquement qu'électriquement, ce qui lui permet de dissiper efficacement la chaleur de l'arbre.
Performance sous pression : Une comparaison technique
Comprendre comment chaque matériau se comporte sous des contraintes spécifiques est essentiel pour choisir la bonne garniture pour votre pompe ou votre vanne.
Résistance à la température
Le graphite présente un avantage significatif dans les applications à haute température. Il peut supporter une large plage allant de -400°F à 850°F (-240°C à 455°C).
Le PTFE a une fenêtre opérationnelle plus limitée, adaptée aux températures comprises entre -300°F et 500°F (-184°C à 260°C).
Friction et usure de l'arbre
Le PTFE possède le coefficient de friction le plus bas disponible pour un matériau de garniture. Cela le rend exceptionnellement efficace pour prévenir l'usure et le rayage des arbres et des manchons.
Le graphite a également un faible coefficient de friction et est autolubrifiant, mais le PTFE est supérieur en matière de réduction pure de la friction.
Compatibilité chimique
Les deux matériaux présentent une excellente résistance chimique sur toute la plage de pH de 0 à 14.
Le PTFE est pratiquement immunisé contre tous les produits chimiques, à la rare exception des métaux alcalins en fusion. Cela en fait un choix privilégié pour les services agressifs et corrosifs.
Conductivité électrique et thermique
C'est un point de divergence critique. Le PTFE est non conducteur, ce qui en fait un isolant électrique et thermique parfait.
Le graphite est très conducteur. Cela lui permet d'évacuer la chaleur de l'arbre, ce qui est bénéfique à des vitesses d'arbre élevées, mais le rend inapproprié pour les applications nécessitant une isolation électrique.
Comprendre les compromis
Aucun matériau n'est une solution universelle. Les avantages de l'un sont souvent les limites de l'autre.
La limitation du PTFE : Le plafond thermique
Le principal compromis pour l'inertie chimique supérieure et la faible friction du PTFE est sa limite de température relativement basse de 500°F. Le dépasser provoquera sa dégradation rapide.
La considération du graphite : Contamination et conductivité
Bien qu'excellent pour la chaleur, la composition carbonée noire du graphite signifie qu'il peut transférer de la couleur. Cela le rend inapproprié pour les applications dans l'alimentation, la pharmacie ou d'autres industries où la pureté du produit est primordiale.
De plus, sa conductivité électrique élevée peut être un inconvénient majeur dans les applications où les courants électriques parasites doivent être évités.
Faire le bon choix pour votre application
Le choix de la bonne garniture nécessite d'adapter les propriétés du matériau aux exigences opérationnelles de votre système.
- Si votre objectif principal est la pureté du produit et l'inertie chimique : Le PTFE est le choix évident, car sa composition blanche et non tachante et sa résistance chimique quasi universelle sont inégalées.
- Si votre objectif principal est de gérer les températures élevées ou les vitesses d'arbre élevées : Le graphite est l'option supérieure en raison de son excellente stabilité thermique et de sa capacité à dissiper la chaleur.
- Si votre objectif principal est de protéger les arbres sensibles contre l'usure : Le coefficient de friction extrêmement faible du PTFE offre la meilleure protection contre le rayage.
- Si l'isolation électrique est une exigence de sécurité critique : Vous devez choisir les propriétés non conductrices du PTFE.
En comprenant ces différences fondamentales, vous pouvez choisir en toute confiance la garniture qui assurera la sécurité, l'efficacité et la longévité de votre équipement.
Tableau récapitulatif :
| Propriété | Garniture en PTFE (Blanc) | Garniture en Graphite (Noir) |
|---|---|---|
| Couleur | Blanc | Noir |
| Température Max. | 500°F (260°C) | 850°F (455°C) |
| Résistance chimique | Excellente, plage de pH complète | Excellente, plage de pH complète |
| Conductivité électrique | Non conducteur (Isolant) | Hautement conducteur |
| Avantage principal | Inertie chimique, faible friction | Résistance extrême à la température |
Besoin de composants en PTFE ou en graphite haute performance ?
Votre application exige de la précision. Le choix entre l'inertie chimique du PTFE et la résilience aux hautes températures du graphite est essentiel pour la sécurité et l'efficacité de votre système.
KINTEK se spécialise dans la fabrication de composants personnalisés en PTFE et en graphite, y compris des joints, des revêtements et de la verrerie, pour les secteurs des semi-conducteurs, du médical, du laboratoire et de l'industrie. Nous fournissons la précision dont vous avez besoin, des prototypes initiaux aux séries de production à grand volume.
Laissez-nous vous fournir la bonne solution matérielle. Contactez nos experts dès aujourd'hui pour discuter de vos exigences spécifiques et obtenir un devis.

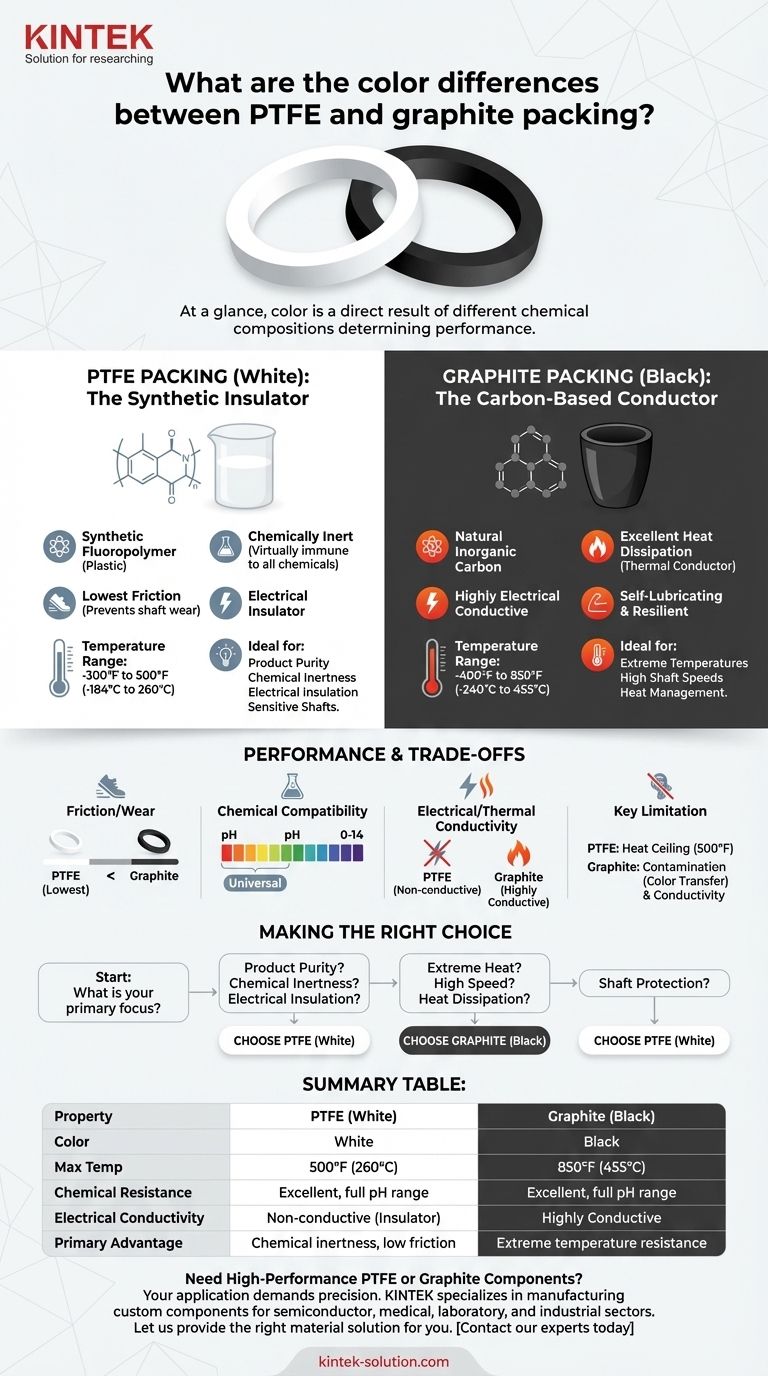

Guide Visuel
