Le PTFE est un matériau exceptionnel pour les applications électriques en raison de sa combinaison unique de propriétés, notamment une rigidité diélectrique extrêmement élevée, une résistance électrique élevée et une constante diélectrique très faible. Cette stabilité au niveau moléculaire empêche le passage du courant électrique, faisant du PTFE l'un des isolants électriques les plus fiables et les plus utilisés, en particulier dans les environnements exigeants.
La raison fondamentale de l'adéquation électrique du PTFE réside dans sa structure moléculaire stable et symétrique. Cette structure crée un matériau qui ne conduit ni ne stocke facilement l'énergie électrique, mais il est essentiel de comprendre que ces propriétés peuvent varier considérablement en fonction du grade spécifique et du processus de fabrication du composant en PTFE.
Les propriétés électriques fondamentales du PTFE
Pour comprendre pourquoi le PTFE est un isolant supérieur, nous devons examiner ses trois principales caractéristiques électriques. Ces propriétés agissent de concert pour garantir des performances fiables et sûres dans les composants électroniques.
Rigidité diélectrique exceptionnelle
La rigidité diélectrique est la capacité d'un matériau à résister à une haute tension sans se décomposer et laisser passer le courant.
Le PTFE présente une rigidité diélectrique extrêmement élevée, capable d'isoler jusqu'à 500 volts par mil dans les sections minces. Cela le rend idéal pour prévenir les arcs et les claquages de tension dans les environnements à haute tension.
C'est cette propriété qui explique pourquoi le PTFE est fréquemment utilisé pour l'isolation des fils, les dispositifs d'encapsulation haute tension et les isolateurs entretoise qui séparent physiquement les composants électriques.
Faible constante diélectrique et facteur de dissipation
La constante diélectrique mesure la quantité d'énergie électrique qu'un matériau peut stocker lorsqu'il est soumis à un champ électrique.
La structure moléculaire très symétrique du PTFE lui confère une constante diélectrique très faible, d'environ 2,0. Cela signifie qu'il stocke très peu d'énergie, ce qui le rend parfait pour les applications à haute fréquence telles que les câbles de données et les circuits imprimés où l'intégrité du signal est primordiale.
Un faible facteur de dissipation signifie qu'une énergie minimale est perdue sous forme de chaleur, améliorant ainsi son efficacité dans les circuits à haute fréquence.
Résistance électrique élevée
La résistance électrique (ou résistivité) est la mesure fondamentale de la force avec laquelle un matériau s'oppose au flux de courant électrique.
Le PTFE est l'un des meilleurs matériaux isolants connus, offrant une résistance incroyablement élevée aux courants électriques. Cela garantit que l'électricité reste dans son chemin prévu, évitant les courts-circuits et assurant la sécurité des composants.
Ses performances restent constantes sur une large plage de températures et de fréquences, un avantage clé par rapport à des matériaux comme le PVC ou le nylon.
Comment ces propriétés se traduisent dans des applications réelles
Les propriétés théoriques du PTFE permettent directement son utilisation dans certains des composants électriques et électroniques les plus critiques.
Isolation des fils et des câbles
Le PTFE est couramment utilisé comme gaine de fil ou extrudé comme revêtement pour les câbles haute performance. Sa combinaison de rigidité diélectrique élevée et de stabilité thermique protège le conducteur et assure l'intégrité du signal.
Composants haute fréquence
Dans les semi-conducteurs et les circuits imprimés (PCB), la faible constante diélectrique du PTFE est cruciale. Elle minimise la distorsion du signal et la perte de puissance, permettant la performance fiable de l'électronique moderne à haute vitesse.
Condensateurs et transformateurs
Le film de PTFE est utilisé pour séparer les surfaces conductrices dans les condensateurs. Sa capacité à isoler tout en étant très mince permet la construction de composants compacts et haute performance. Il est également utilisé dans les transformateurs où l'isolation doit être fiable sur une large plage de températures.
Comprendre les compromis et les considérations
Bien que les propriétés de base du PTFE soient excellentes, un ingénieur doit reconnaître que tout PTFE n'est pas créé égal. La performance finale d'un composant est profondément liée à sa formulation et à sa production.
L'impact du grade et des charges
Les propriétés électriques d'un composant en PTFE peuvent être modifiées par le grade spécifique de la résine et l'inclusion de charges.
Bien que le PTFE vierge offre les meilleures propriétés isolantes, l'ajout de charges comme le carbone ou le verre peut modifier ses caractéristiques électriques. Cela rend la validation et les tests des matériaux essentiels.
L'importance du processus de fabrication
La manière dont une pièce en PTFE est fabriquée — qu'il s'agisse d'une feuille moulée, d'un tube extrudé ou d'un composant usiné — peut produire des résultats de performance électrique différents.
Une collaboration étroite avec un fournisseur de matériaux est nécessaire pour garantir que le processus de fabrication corresponde aux exigences électriques de l'application finale.
Stabilité environnementale supérieure
Un avantage clé du PTFE est sa résistance à la pénétration de l'humidité. Contrairement à de nombreux autres plastiques, il conserve ses excellentes qualités isolantes au fil du temps, même dans des environnements humides ou chimiquement agressifs, garantissant une durabilité et une fiabilité à long terme.
Faire le bon choix pour votre application
Choisir le bon matériau nécessite de faire correspondre les exigences spécifiques de votre projet avec les propriétés testées du grade de PTFE que vous envisagez.
- Si votre objectif principal est l'isolation haute tension : Privilégiez un grade de PTFE avec la rigidité diélectrique et la résistance à l'arc les plus élevées testées pour des applications telles que les isolateurs entretoise ou les gaines de câbles.
- Si votre objectif principal est les signaux haute fréquence : Spécifiez un matériau avec une constante diélectrique faible et un facteur de dissipation faible certifiés pour garantir l'intégrité du signal dans les câbles de données ou les PCB.
- Si votre objectif principal est la fiabilité à long terme : Sélectionnez un grade connu pour sa stabilité thermique et sa résistance à l'humidité pour garantir des performances constantes pendant toute la durée de vie du produit.
En fin de compte, tirer parti des propriétés électriques remarquables du PTFE nécessite de vérifier que le matériau spécifique que vous choisissez a été fabriqué et testé pour répondre aux exigences précises de votre application.
Tableau récapitulatif :
| Propriété | Valeur/Avantage | Application clé |
|---|---|---|
| Rigidité diélectrique | Jusqu'à 500 V/mil | Isolation haute tension, gaines de fils et câbles |
| Constante diélectrique | ~2,0 | Circuits haute fréquence, câbles de données, PCB |
| Résistance électrique | Extrêmement élevée | Prévient les courts-circuits, assure la sécurité des composants |
| Stabilité environnementale | Excellente (résistant à l'humidité/aux produits chimiques) | Fiabilité à long terme dans des conditions difficiles |
Besoin d'un composant en PTFE fiable pour votre application électrique ?
KINTEK est spécialisée dans la fabrication de composants en PTFE haute performance et de précision — y compris des joints, des revêtements, de la verrerie de laboratoire et des pièces sur mesure — pour les secteurs des semi-conducteurs, médical, laboratoire et industriel. Notre expertise garantit que vos composants répondent aux propriétés électriques exactes requises, du prototypage à la production en grand volume.
Contactez-nous dès aujourd'hui pour discuter de la manière dont nos solutions en PTFE peuvent améliorer la performance et la fiabilité de votre produit.

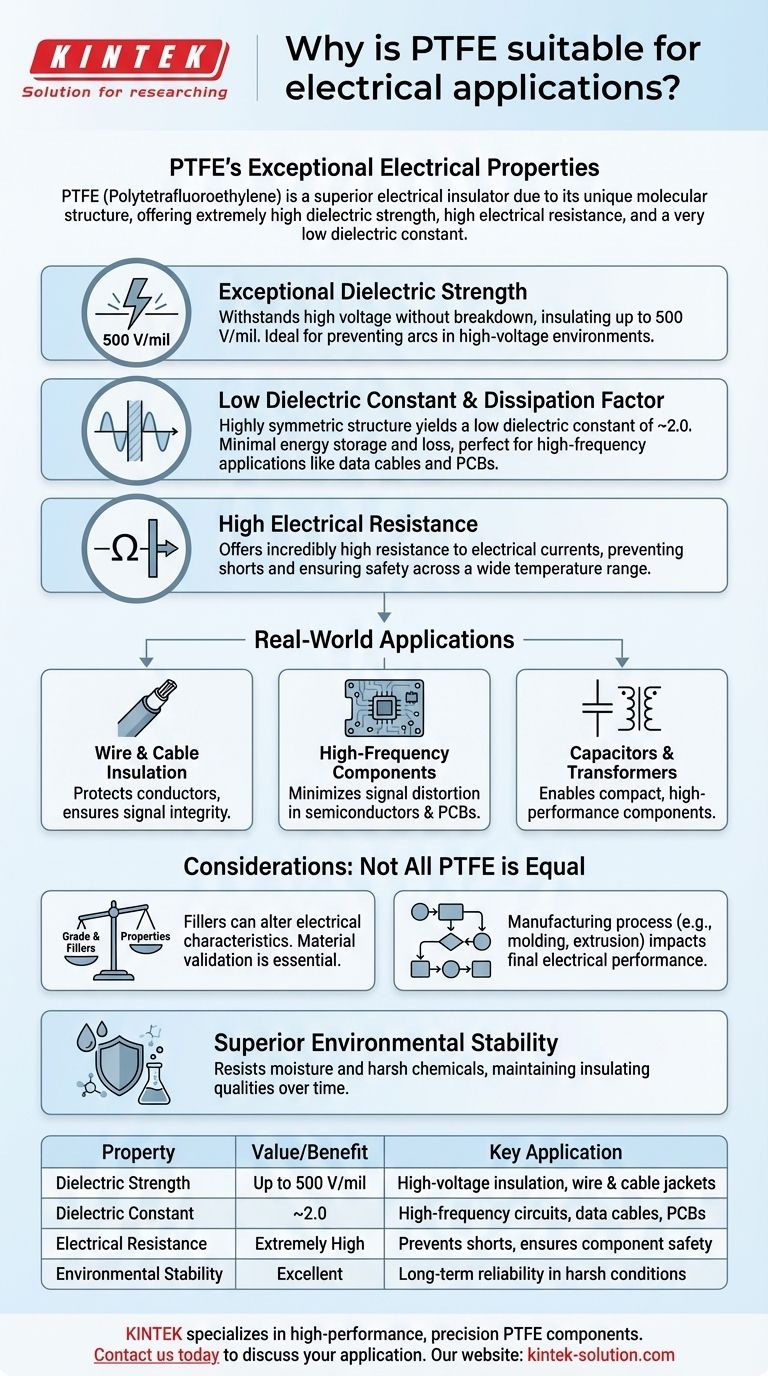

Guide Visuel
