En bref, les joints tri-clamp en PTFE sont classés en trois principaux types de matériaux. Ce sont le PTFE vierge, qui est pur et idéal pour les applications sanitaires ; le PTFE chargé, qui est amélioré avec des matériaux comme le verre ou le carbone pour une résistance supérieure à la déformation et à l'usure ; et le PTFE expansé, qui est très flexible et excelle dans l'étanchéité des surfaces irrégulières ou endommagées. Des conceptions fonctionnelles spécialisées, telles que les joints enveloppe et les joints à tamis, existent également pour des applications spécifiques.
Le joint en PTFE optimal n'est pas une solution universelle. Le choix dépend d'un compromis critique entre la pureté chimique (Vierge), la résistance mécanique (Chargé) et la capacité de conformité de surface (Expansé), qui doit correspondre à vos pressions opérationnelles, températures et état de l'équipement spécifiques.
Les Trois Matériaux de Base du PTFE
Comprendre les différences fondamentales dans la composition des matériaux PTFE est la première étape pour sélectionner le joint correct pour votre système. Chaque type est conçu pour résoudre un ensemble de problèmes différent.
PTFE Vierge : La Norme Pure
Le PTFE vierge est du polytétrafluoroéthylène pur, non modifié. Il ne contient aucun agent de remplissage ou matériau de renforcement.
Cela en fait le choix privilégié pour les applications exigeant la plus grande pureté, telles que dans les industries pharmaceutique, médicale et agroalimentaire. Il est conforme à la FDA et offre une résistance chimique et thermique exceptionnelle (de -100°F à 500°F / -73°C à 260°C).
PTFE Chargé : Conçu pour la Résistance
Le PTFE chargé est un matériau composite créé en ajoutant des substances telles que du verre, du carbone ou du graphite au PTFE vierge.
Cette amélioration augmente considérablement les propriétés mécaniques du joint. Les charges augmentent la résistance à l'usure, réduisent la déformation sous charge (fluage) et augmentent la résistance globale, rendant ces joints adaptés aux environnements à plus haute pression où un joint ferme et stable est essentiel.
PTFE Expansé : Flexibilité et Étanchéité
Le PTFE expansé est fabriqué en réorganisant moléculairement le PTFE vierge, créant un matériau microporeux, doux et très flexible.
Son principal avantage est sa capacité à se comprimer et à s'adapter aux surfaces de bride irrégulières, rayées ou légèrement désalignées. Tout en conservant l'excellente résistance chimique du PTFE vierge, sa flexibilité lui permet de créer un joint étanche là où des joints plus rigides échoueraient.
Configurations de Joints Spécialisées
Au-delà du matériau de base, certains joints en PTFE sont conçus avec une structure ou une fonction spécifique en tête.
Le Joint Enveloppe : Une Approche Hybride
Un joint enveloppe combine le meilleur des deux mondes. Il comporte une « enveloppe » en PTFE ou une couche extérieure qui recouvre un matériau de base plus résilient, comme une fibre compressée.
Cette conception place le PTFE chimiquement inerte sur toutes les surfaces mouillées tout en s'appuyant sur l'insert central pour fournir la résistance mécanique et la compressibilité. Il offre un excellent équilibre entre performance et rentabilité.
Le Joint à Tamis : Filtration Intégrée
Un joint à tamis est simplement un joint tri-clamp standard avec un tamis en maille d'acier inoxydable moulé au centre.
Son objectif est de fournir une filtration simple des particules en ligne. Ceux-ci sont couramment utilisés dans le brassage, la production alimentaire et d'autres processus pour éliminer les solides indésirables du flux de fluide sans nécessiter d'équipement de filtration séparé.
Comprendre les Compromis Critiques
Choisir le bon joint en PTFE nécessite de reconnaître qu'aucun type unique n'est supérieur dans toutes les conditions. Chacun comporte des compromis inhérents.
Pureté contre Performance
Le compromis principal se situe entre le PTFE vierge et le PTFE chargé. Bien que le PTFE vierge offre le plus haut niveau de pureté, ses propriétés mécaniques sont limitées. Le PTFE chargé offre une résistance supérieure à la déformation et à la résistance, mais introduit un matériau non-PTFE dans le système, ce qui peut ne pas être acceptable pour certaines applications ultra-pures.
Rigidité contre Capacité de Conformité
Les joints standard en PTFE vierge et chargé sont relativement rigides. Ils nécessitent des surfaces de bride propres, plates et parfaitement alignées pour créer un joint fiable. Le PTFE expansé sacrifie une certaine rigidité pour une excellente capacité de conformité, ce qui en fait le choix idéal pour les équipements plus anciens ou les surfaces présentant des imperfections mineures.
La Faiblesse du PTFE : Le Fluage à Froid
Une limitation clé du PTFE standard est le « fluage à froid », ou fluage. C'est la tendance du matériau à se déformer lentement et à s'extruder entre les brides sous une charge de compression soutenue. Cela peut éventuellement entraîner une perte de pression d'étanchéité et des fuites. Le PTFE chargé a été spécifiquement développé pour atténuer ce problème exact.
Sélectionner le Joint Adapté à Votre Application
Votre décision finale doit être guidée par les exigences spécifiques de votre environnement de processus.
- Si votre objectif principal est la pureté chimique maximale et la conformité FDA : Choisissez un joint en PTFE vierge pour sa surface inerte et non modifiée.
- Si votre objectif principal est de gérer une pression élevée ou d'éviter le fluage du joint : Un joint en PTFE chargé fournit la stabilité mécanique nécessaire.
- Si vous scellez des raccords plus anciens, rayés ou légèrement désalignés : Un joint en PTFE expansé offre la flexibilité nécessaire pour assurer une étanchéité parfaite.
- Si vous avez besoin de la résistance de surface du PTFE mais d'une résilience mécanique accrue : Un joint enveloppe offre une solution hybride robuste et rentable.
En fin de compte, faire correspondre les propriétés uniques du matériau du joint aux exigences opérationnelles de votre système est la clé pour obtenir un joint sûr et fiable.
Tableau Récapitulatif :
| Type de Joint | Propriétés Clés | Idéal Pour |
|---|---|---|
| PTFE Vierge | Pur, chimiquement inerte, conforme à la FDA | Applications pharmaceutiques, agroalimentaires et de haute pureté |
| PTFE Chargé | Haute résistance, résistance au fluage, durable | Systèmes à haute pression, environnements industriels exigeants |
| PTFE Expansé | Flexible, adaptable, scelle les surfaces irrégulières | Équipements plus anciens, brides rayées/endommagées, raccords désalignés |
| Joint Enveloppe | Enveloppe en PTFE avec noyau résilient | Hybride rentable pour la résistance chimique et la résistance mécanique |
| Joint à Tamis | Tamis en acier inoxydable intégré | Filtration en ligne pour le brassage, la production alimentaire et le traitement |
Besoin d'une Solution de Joint PTFE Personnalisée ?
KINTEK est spécialisée dans la fabrication de composants de précision en PTFE — y compris des joints, des revêtements et de la verrerie de laboratoire — pour les secteurs des semi-conducteurs, médical, laboratoire et industriel. Que vous ayez besoin d'un joint tri-clamp standard ou d'une solution de conception personnalisée, nous fournissons :
- Sélection d'Expertise des Matériaux : Nous vous aidons à choisir entre le PTFE vierge, chargé ou expansé en fonction de vos exigences spécifiques de pression, de température et de pureté.
- Fabrication Sur Mesure : Des prototypes aux commandes à haut volume, nous adaptons les joints à vos spécifications exactes.
- Performance Fiable : Nos composants en PTFE sont conçus pour une résistance chimique supérieure, une durabilité et un fonctionnement sans fuite.
Laissez-nous vous aider à obtenir un joint parfait. Contactez notre équipe dès aujourd'hui pour discuter des besoins de votre application !

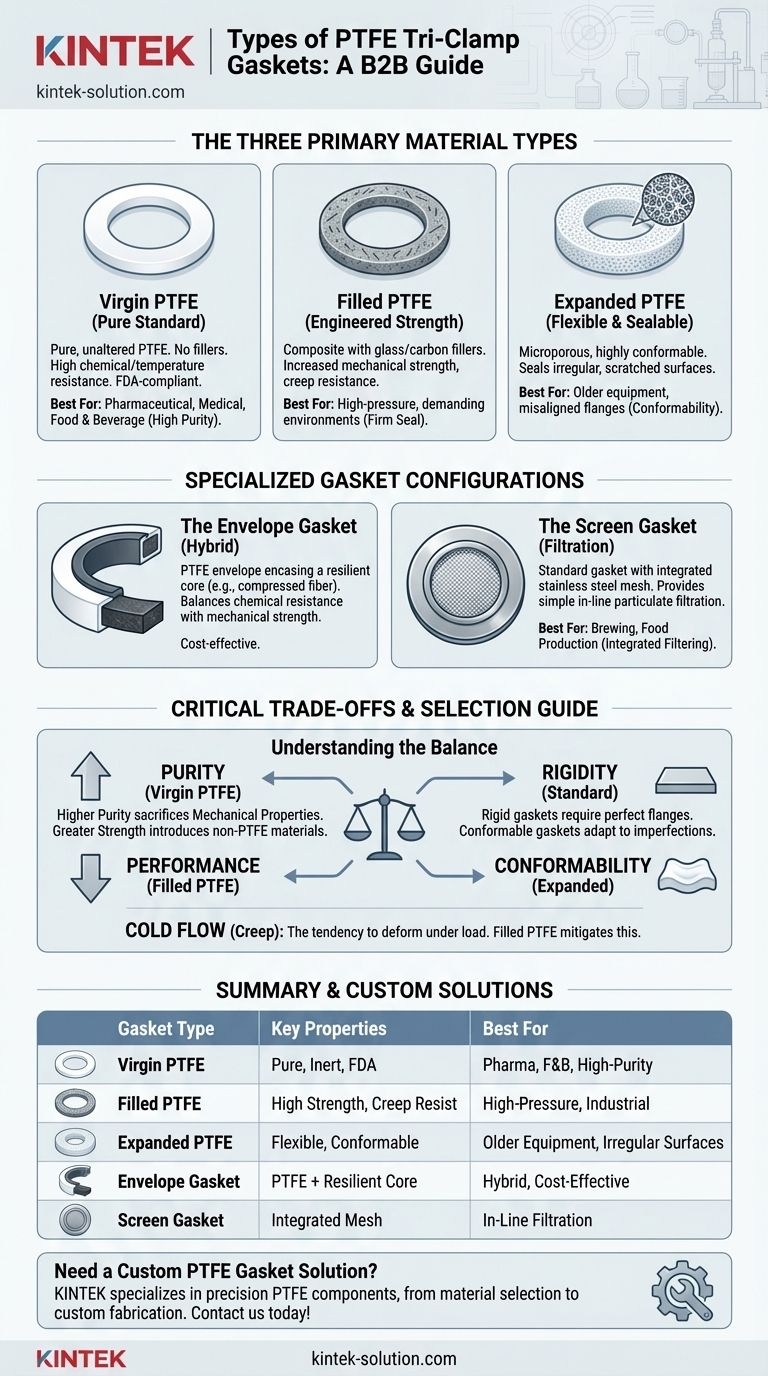

Guide Visuel
