La valeur PV est une limite de performance critique pour un matériau, représentant la pression (P) et la vitesse (V) combinées maximales qu'un joint peut supporter avant de défaillir. Elle quantifie la relation fondamentale entre la charge exercée sur un joint et la vitesse de ses pièces mobiles. Ignorer cette valeur est une cause principale de défaillance prématurée des joints, en particulier dans les applications dynamiques impliquant des matériaux comme le PTFE.
La valeur PV n'est pas seulement une spécification de matériau ; elle est un indicateur de la chaleur de friction générée à l'interface d'étanchéité. Dépasser la limite PV d'un matériau provoque une augmentation rapide de la température, entraînant une dégradation du matériau, une usure accrue et, finalement, une défaillance catastrophique du joint.
Décomposition de la valeur PV
Pour appliquer correctement la valeur PV, vous devez d'abord comprendre ses composantes et le principe physique qu'elle représente. C'est une mesure directe de l'énergie injectée dans le système d'étanchéité.
Le facteur 'P' : Pression du système
Le 'P' dans PV signifie Pression. Il s'agit de la charge, ou de la force par unité de surface, que le joint doit contenir.
En termes pratiques, il s'agit de la pression du système (en psi ou MPa) agissant sur la surface effective du joint. Une pression plus élevée signifie qu'une force plus importante est appliquée sur le point de contact du joint.
Le facteur 'V' : Vitesse de surface
Le 'V' dans PV signifie Vitesse. C'est la vitesse à laquelle les deux surfaces dynamiques se déplacent l'une par rapport à l'autre.
Celle-ci est généralement exprimée en pieds par minute (ft/min) ou en mètres par seconde (m/s). Dans les applications rotatives, la vitesse est calculée en fonction du diamètre de l'arbre et de sa vitesse de rotation (tr/min).
La relation critique : Friction et chaleur
La raison pour laquelle P et V sont multipliés est que leur produit est directement proportionnel à la chaleur de friction générée. Pensez à vous frotter les mains : les frotter légèrement (P faible) et lentement (V faible) génère peu de chaleur.
Cependant, les presser fortement (P élevé) et les frotter rapidement (V élevé) génère une chaleur importante presque instantanément. La valeur PV définit le point auquel cette chaleur générée submerge la capacité du matériau du joint à la dissiper.
Pourquoi la PV est le facteur décisif pour les joints en PTFE
Bien que le PTFE (polytétrafluoroéthylène) soit connu pour son coefficient de friction extrêmement faible, il n'est pas immunisé contre les lois de la physique. Comprendre la limite PV est particulièrement crucial lors de l'utilisation de ce matériau.
Les limites thermiques du PTFE
Le PTFE est un polymère et, comme la plupart des plastiques, il est un mauvais conducteur de chaleur. Il ne peut pas dissiper la chaleur générée par la friction aussi efficacement qu'un composant métallique.
Lorsque la PV opérationnelle d'une application dépasse la limite PV du grade de PTFE, la chaleur s'accumule rapidement à l'interface d'étanchéité. Cela conduit à un ramollissement, une extrusion et une dégradation rapide du matériau.
Prédiction de la durée de vie et du taux d'usure du joint
La cote PV d'un matériau est sa limite maximale absolue pour une survie à court terme. Pour une performance fiable à long terme, un système doit fonctionner à une valeur PV nettement inférieure à la limite spécifiée du matériau.
Fonctionner près de la limite PV raccourcira considérablement la durée de vie opérationnelle du joint. Fonctionner à 50 % ou moins de la valeur PV nominale est une pratique d'ingénierie courante pour assurer la durabilité.
Un exemple concret : Les joints de piston
La vitesse maximale indiquée pour certains joints de piston en PTFE est de 3,2 ft/sec. Cette spécification n'est pas arbitraire ; elle est dérivée de la cote PV du matériau.
Cette limite de vitesse suppose une plage typique de pressions de fonctionnement. Si votre application nécessite une pression plus élevée, vous devrez réduire la vitesse pour rester dans la même limite PV globale afin d'éviter la défaillance.
Comprendre les compromis
La valeur PV n'est pas un chiffre unique, mais une courbe qui définit une enveloppe de fonctionnement sûre. Cela impose des décisions de conception et des compromis critiques.
L'équilibre Pression contre Vitesse
Le compromis fondamental réside dans le nom lui-même. Vous ne pouvez pas maximiser simultanément la pression et la vitesse.
Si une application nécessite une pression très élevée (P élevé), vous êtes obligé d'utiliser une vitesse beaucoup plus faible (V faible). Inversement, une application à haute vitesse (comme un arbre à haut régime) ne tolérera que de faibles pressions pour rester dans la limite PV du matériau.
L'impact des charges du matériau
Tout le PTFE n'est pas créé égal. La cote PV du PTFE vierge est relativement faible.
Pour améliorer les performances, des charges comme le carbone, la fibre de verre ou le bronze sont ajoutées. Ces charges augmentent considérablement la cote PV en améliorant la conductivité thermique et la résistance à l'usure, permettant au joint d'être utilisé dans des applications plus exigeantes.
Au-delà des chiffres : Facteurs environnementaux
La valeur PV de la fiche technique est déterminée dans des conditions de laboratoire spécifiques. Les facteurs du monde réel peuvent modifier considérablement la limite PV effective d'un joint.
Des facteurs tels qu'une mauvaise lubrification, des températures ambiantes élevées et des états de surface rugueux des pièces d'accouplement augmenteront tous la friction et la chaleur, abaissant ainsi efficacement la limite PV que le joint peut tolérer en pratique.
Faire le bon choix pour votre application
Utilisez la valeur PV comme guide principal lors de la sélection d'un matériau d'étanchéité pour toute application dynamique. Cette métrique unique vous aidera à éviter la cause la plus fréquente de défaillance.
- Si votre objectif principal est la rotation à grande vitesse (V élevé) : Vous devez sélectionner un grade de PTFE chargé avec une cote PV très élevée et vous assurer que la pression du système (P) est suffisamment basse pour rester dans l'enveloppe de fonctionnement du matériau.
- Si votre objectif principal est l'étanchéité à haute pression (P élevé) : Vous serez limité à des vitesses de surface plus faibles (V) pour empêcher le système de dépasser la limite thermique du matériau.
- Si vous rencontrez une défaillance prématurée du joint : Calculez la PV opérationnelle de votre application (Pression x Vitesse) et comparez-la à la limite de la fiche technique pour votre matériau d'étanchéité ; il est fort probable que vous fonctionniez au-delà de sa capacité.
En fin de compte, considérer la valeur PV comme une contrainte de conception non négociable est la clé pour créer des systèmes d'étanchéité fiables et durables.
Tableau récapitulatif :
| Facteur | Description | Idée clé |
|---|---|---|
| P (Pression) | Charge ou force par unité de surface sur le joint. | Une pression plus élevée augmente la force sur le point de contact du joint. |
| V (Vitesse) | Vitesse des surfaces mobiles l'une par rapport à l'autre. | Une vitesse plus élevée augmente le taux de friction et de génération de chaleur. |
| Limite PV | Valeur P x V maximale combinée qu'un matériau peut supporter. | Dépasser cette limite provoque une accumulation rapide de chaleur et une défaillance du joint. |
| Considération PTFE | Le PTFE est un mauvais conducteur de chaleur. | Les grades de PTFE chargés (carbone, verre) ont des cotes PV plus élevées pour les utilisations exigeantes. |
Vous êtes aux prises avec une défaillance prématurée des joints en PTFE ? La valeur PV de votre application est probablement la coupable.
Chez KINTEK, nous sommes spécialisés dans la fabrication de composants en PTFE haute performance et sur mesure, y compris des joints, des revêtements et de la verrerie de laboratoire, pour les secteurs des semi-conducteurs, médical, laboratoire et industriel. Notre expertise garantit que vos joints sont conçus avec précision pour fonctionner en toute sécurité dans leurs limites PV, garantissant longévité et fiabilité.
Laissez-nous vous aider à concevoir une solution d'étanchéité durable. Contactez nos experts dès aujourd'hui pour une consultation sur vos exigences spécifiques de pression et de vitesse.

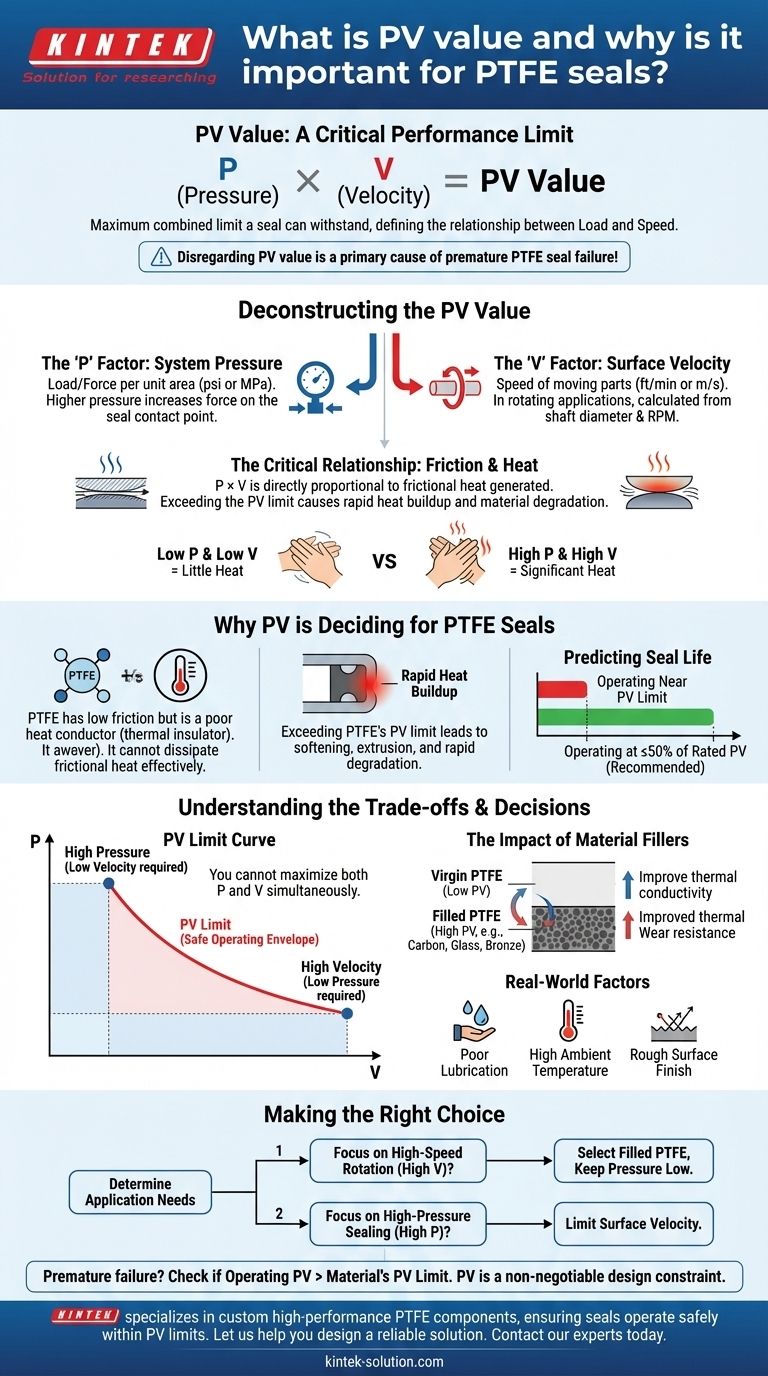

Guide Visuel
