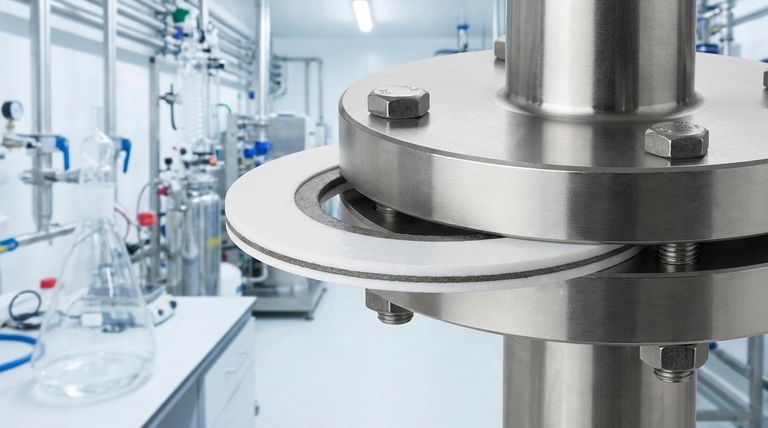

À la base, un joint à enveloppe en PTFE est un joint composite conçu pour combiner la résistance chimique supérieure du polytétrafluoroéthylène (PTFE) avec la résistance mécanique et la résilience d'un matériau de noyau différent. Il se compose d'un matériau d'incrustation plus souple et plus robuste qui est complètement enfermé dans une fine "enveloppe" de PTFE, créant ainsi un joint qui offre le meilleur des deux mondes.
L'objectif principal d'un joint à enveloppe en PTFE est de fournir une face d'étanchéité exceptionnellement résistante aux produits chimiques pour une bride, tout en utilisant un matériau interne séparé pour fournir l'intégrité mécanique nécessaire pour maintenir cette étanchéité sous pression.
Démystifier le joint à enveloppe en PTFE
Pour comprendre son fonctionnement, il faut examiner les deux composants distincts qui travaillent en tandem. La conception exploite les propriétés uniques de chaque matériau pour surmonter leurs limitations individuelles.
L'enveloppe en PTFE (Le bouclier chimique)
La couche extérieure est une fine gaine de PTFE pur. Cette enveloppe est la seule partie du joint qui entre en contact avec le fluide de procédé.
L'avantage clé de cette couche de PTFE est son inertie chimique quasi universelle. Il résiste à presque tous les acides, bases et solvants, ce qui le rend idéal pour les procédés chimiques agressifs. Il fournit également une surface non contaminante adaptée aux applications alimentaires, de boissons et pharmaceutiques.
Le matériau d'incrustation (Le noyau mécanique)
À l'intérieur de l'enveloppe se trouve l'incrustation, qui assure l'intégrité structurelle du joint. Ce matériau de noyau confère au joint sa capacité à être comprimé et à se rétablir, maintenant une étanchéité parfaite même lorsque les conditions varient.
Le choix de l'incrustation est crucial et détermine la performance globale du joint. Les matériaux courants comprennent la fibre compressée sans amiante pour un usage général, divers élastomères (caoutchouc) pour une meilleure étanchéité sur les brides irrégulières, ou le métal ondulé pour les applications à pression et température plus élevées.
Pourquoi ne pas simplement utiliser un joint en PTFE solide ?
Bien que les joints en PTFE solides existent, ils présentent un inconvénient d'ingénierie important que la conception à enveloppe résout directement.
Le problème du "fluage" (Creep)
Le PTFE est un matériau relativement mou. Lorsqu'il est soumis à la charge de compression élevée des boulons de bride, il est sujet au "fluage" ou à l'écoulement à froid (cold flow). Cela signifie que le matériau se déforme lentement et s'écoule vers l'extérieur du point de pression.
Ce fluage provoque une détente de la tension des boulons au fil du temps, ce qui peut entraîner une perte de pression d'étanchéité et une fuite éventuelle.
La solution de l'enveloppe
La conception du joint à enveloppe résout brillamment ce problème. En n'utilisant qu'une fine couche de PTFE, elle minimise la quantité de matériau susceptible de fluage.
L'incrustation interne, choisie spécifiquement pour sa résistance mécanique et sa résistance à la compression, supporte le poids de la charge des boulons. Cela fournit un noyau stable et résilient qui empêche le fluage et assure une étanchéité fiable et à long terme.
Comprendre les compromis
Bien que très efficace, cette conception n'est pas une solution universelle. Comprendre ses limites est essentiel pour une application correcte.
La température et la pression sont limitées par l'incrustation
La température et la pression maximales de fonctionnement du joint sont déterminées par son composant le plus faible. Bien que le PTFE puisse supporter des températures élevées, une incrustation en caoutchouc ou en fibre aura une limite beaucoup plus basse, faisant de l'incrustation le facteur déterminant pour la classification globale du joint.
Sensibilité à l'installation
L'enveloppe mince en PTFE peut être endommagée si elle n'est pas manipulée et installée avec soin. Un serrage excessif des boulons de bride peut écraser l'incrustation et fendre l'enveloppe, annulant complètement sa résistance chimique et provoquant une défaillance immédiate.
Pas idéal pour les services sévères
Pour les applications impliquant des pressions extrêmes, des températures élevées ou des cycles thermiques importants, d'autres conceptions de joints telles que les joints spiro-métalliques ou kammprofile sont souvent un choix plus robuste. La dilatation thermique différentielle entre le PTFE et l'incrustation peut devenir un problème dans ces services sévères.
Faire le bon choix pour votre application
Utilisez ceci comme guide pour déterminer si un joint à enveloppe en PTFE correspond à votre objectif spécifique.
- Si votre objectif principal est d'étanchéifier des produits chimiques agressifs à des pressions et températures modérées : Un joint à enveloppe en PTFE est un excellent choix économique, offrant une protection chimique d'élite.
- Si votre objectif principal est d'éviter la contamination du produit (alimentation, produits pharmaceutiques, électronique) : La face d'étanchéité inerte en PTFE est idéale pour maintenir la pureté, tandis que l'incrustation assure une étanchéité fiable.
- Si votre objectif principal est de gérer des pressions élevées ou des cycles thermiques importants : Vous devriez évaluer attentivement les spécifications du joint et envisager une conception mécaniquement plus robuste, telle qu'un joint spiro-métallique.
Cette conception composite fournit une solution spécialisée, offrant une inertie chimique exceptionnelle et des performances mécaniques fiables pour un large éventail d'applications industrielles critiques.
Tableau récapitulatif :
| Composant | Matériau | Fonction principale |
|---|---|---|
| Enveloppe | PTFE (Polytétrafluoroéthylène) | Fournit une face d'étanchéité chimiquement inerte et non contaminante. |
| Incrustation/Noyau | Fibre compressée, Élastomère ou Métal | Fournit la résistance mécanique, la compression et la résilience pour prévenir le fluage. |
| Avantage clé | --- | Résout le problème de "fluage" des joints en PTFE solides pour une étanchéité fiable et à long terme. |
Besoin d'un joint fiable pour des produits chimiques agressifs ou des procédés de haute pureté ?
KINTEK se spécialise dans la fabrication de composants en PTFE de précision, y compris des joints à enveloppe personnalisés. Nous combinons une sélection experte des matériaux avec une fabrication de haute qualité pour fournir des joints qui répondent aux exigences exactes de votre application dans les secteurs des semi-conducteurs, médical, laboratoire et industriel.
Contactez KINTEK dès aujourd'hui pour discuter de votre projet — du prototype à la production en grand volume — et assurer un fonctionnement sans fuite.

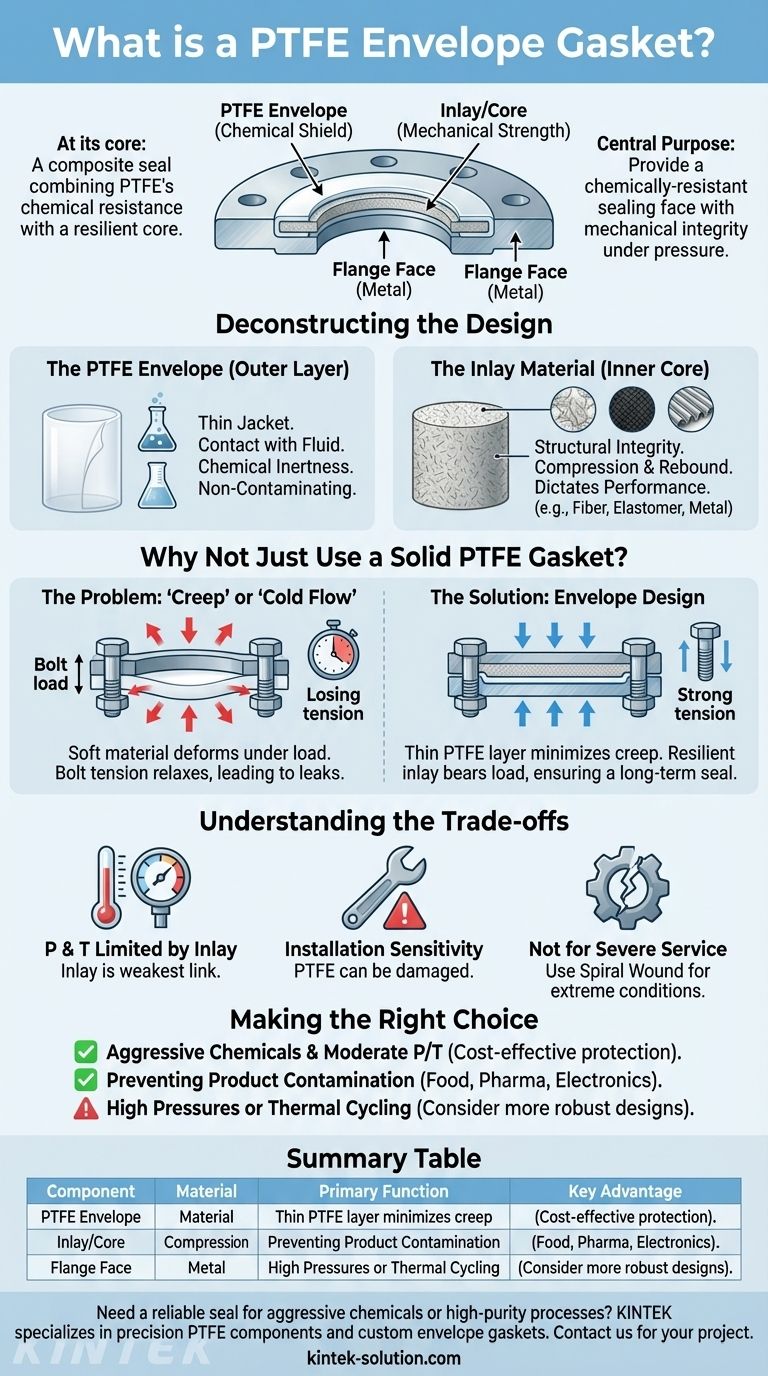

Guide Visuel
