Lors de la conception de pièces en PTFE usinées par CNC, les considérations les plus critiques sont directement liées aux propriétés uniques du matériau : sa mollesse inhérente, son taux élevé de dilatation thermique et sa tendance à se déformer sous charge, un phénomène connu sous le nom de relaxation des contraintes ou fluage. Contrairement aux métaux, le PTFE (polytétrafluoroéthylène) exige une approche de conception qui anticipe et s'adapte à ce comportement pour garantir que la pièce finale soit à la fois fabricable et fonctionnelle.

Le défi fondamental de la conception avec le PTFE n'est pas de lutter contre sa nature, mais de l'accommoder. Le succès nécessite de changer votre état d'esprit, passant de la rigidité des métaux au comportement dynamique d'un polymère souple et thermiquement sensible, en veillant à ce que votre conception tienne compte de la manière dont il bougera, se comprimera et se stabilisera à la fois pendant l'usinage et dans son application finale.

Quelles considérations de conception sont importantes lors du travail avec des pièces en PTFE usinées par CNC ? Tolérances, fluage et dilatation thermique maîtrisés

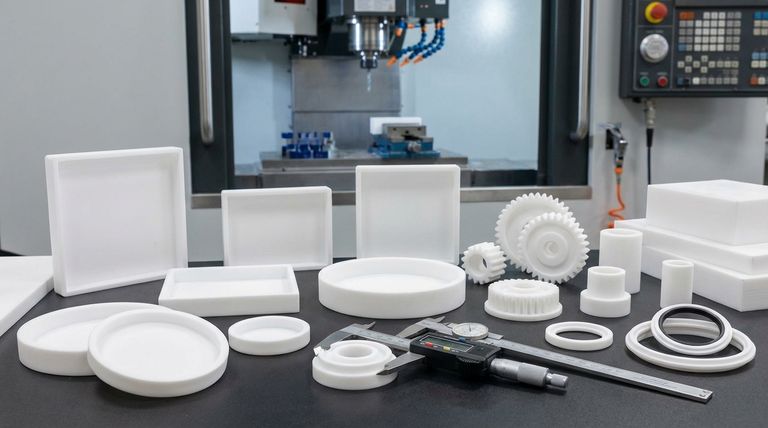

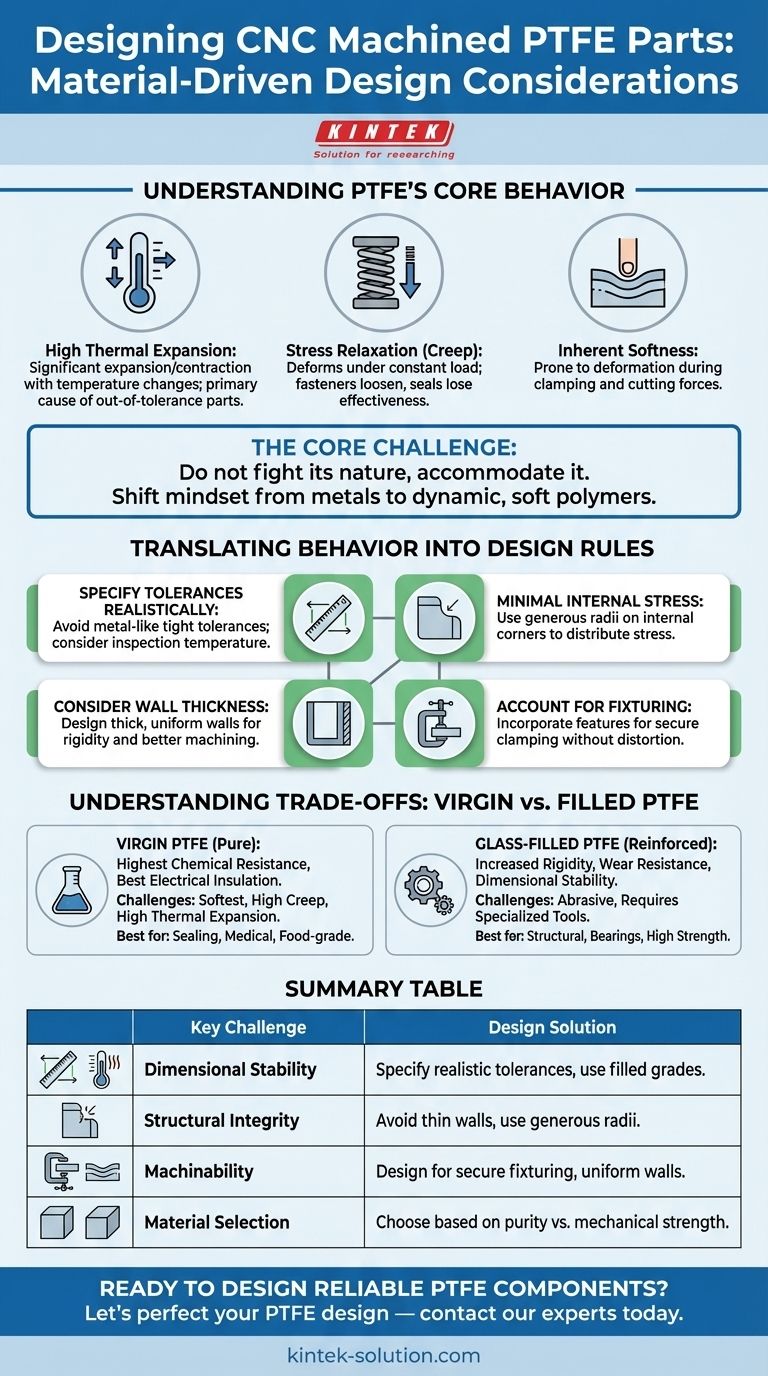

Comprendre le comportement fondamental du matériau PTFE

Pour concevoir des composants en PTFE efficaces, vous devez d'abord intégrer la façon dont le matériau se comporte. Ses propriétés sont exceptionnelles pour de nombreuses applications, mais elles créent des défis spécifiques pour l'usinage et la stabilité dimensionnelle.

Le défi de la dilatation thermique élevée

Le PTFE présente un coefficient de dilatation thermique plusieurs fois supérieur à celui de la plupart des métaux. Cela signifie qu'il se dilate et se contracte considérablement même en cas de légers changements de température.

Une pièce usinée selon des dimensions précises dans un environnement d'atelier frais peut être hors tolérance une fois qu'elle atteint une température de fonctionnement plus chaude. C'est une cause principale d'échecs d'inspection et de problèmes de performance.

Relaxation des contraintes et fluage

Lorsqu'il est soumis à une force de compression constante, comme celle d'un boulon ou dans une application d'étanchéité, le PTFE se déforme lentement ou « flue » avec le temps.

Cette relaxation des contraintes signifie que les fixations peuvent se desserrer et que les joints peuvent perdre leur efficacité si la conception ne tient pas compte de ce changement progressif de forme.

Mollesse inhérente et faible rigidité

Le PTFE est un matériau relativement mou, ce qui le rend sujet à la déformation pendant le processus d'usinage lui-même.

Un bridage (fixation) inapproprié peut facilement écraser ou déformer une pièce avant même qu'une seule coupe ne soit effectuée. Les forces de coupe elles-mêmes peuvent également provoquer la déflexion du matériau, entraînant des inexactitudes.

Traduire le comportement du matériau en règles de conception

Comprendre ces comportements vous permet de créer des conceptions pratiques à fabriquer et fiables en service.

Spécifiez des tolérances de manière réaliste

Tenter de maintenir des tolérances serrées, similaires à celles des métaux, sur le PTFE est souvent peu pratique et coûteux. L'instabilité thermique et la mollesse du matériau rendent difficile l'obtention et le maintien d'une telle précision.

Dans la mesure du possible, concevez avec des tolérances plus larges. Pour les caractéristiques critiques, consultez votre usineur pour comprendre ce qui est réalisable et spécifiez la température à laquelle les inspections doivent être effectuées.

Concevoir pour un stress interne minimal

Les angles internes vifs sont des concentrateurs de contraintes dans tout matériau, mais ils sont particulièrement problématiques dans le PTFE. Ces caractéristiques peuvent servir de points de départ pour la déchirure ou la fissuration sous charge.

Concevez toujours avec des rayons généreux sur tous les angles internes. Cela répartit les contraintes plus uniformément et augmente la durabilité de la pièce.

Considérez attentivement l'épaisseur de la paroi

Les parois très minces sont extrêmement difficiles à usiner avec précision dans le PTFE. Elles sont sujettes à la vibration et à la déflexion sous la pression de l'outil de coupe, ce qui entraîne une mauvaise finition de surface et une incohérence dimensionnelle.

En règle générale, concevez les parois pour qu'elles soient aussi épaisses et uniformes que le permet l'application afin d'assurer la rigidité nécessaire à un usinage réussi.

Tenir compte du bridage dans votre conception

Pensez à la manière dont le matériau brut sera maintenu pendant l'usinage. Une pièce bien conçue comprend des caractéristiques qui permettent un serrage sécurisé sans provoquer de distorsion.

Par exemple, l'incorporation de sections plus épaisses ou de brides sur la périphérie de la pièce peut fournir une zone sûre et stable pour que les étaux ou les pinces puissent s'agripper.

Comprendre les compromis : PTFE vierge par rapport au PTFE chargé

La nuance de PTFE que vous choisissez a un impact significatif sur ses performances et son usinabilité. Les deux choix les plus courants sont le vierge et le chargé de verre.

Quand utiliser le PTFE vierge

Le PTFE vierge est du polytétrafluoroéthylène pur. Il offre la plus haute résistance chimique, les meilleures propriétés d'isolation électrique, et est souvent requis pour les applications médicales ou alimentaires.

Cependant, il est aussi le plus mou et le plus sujet au fluage et à la dilatation thermique, ce qui en fait le plus difficile à usiner avec des tolérances serrées.

Quand utiliser le PTFE chargé de verre

Le PTFE chargé de verre contient des fibres de verre qui sont mélangées au matériau brut. Cette charge augmente considérablement la rigidité, la résistance à l'usure et la stabilité dimensionnelle du matériau.

Cette nuance est idéale pour les composants structurels, les paliers ou toute pièce nécessitant une résistance mécanique plus élevée et une moindre susceptibilité au fluage. Bien que plus stable, la charge de verre est abrasive et nécessite des outils de coupe spécialisés.

Faire le bon choix pour votre application

Vos choix de conception finaux doivent être guidés par la fonction principale du composant.

Si votre objectif principal est l'étanchéité et la pureté chimique : Choisissez du PTFE vierge et intégrez des caractéristiques telles que de larges faces d'étanchéité et des limiteurs de compression mécanique pour gérer sa tendance au fluage.
Si votre objectif principal est la résistance mécanique et à l'usure : Optez pour du PTFE chargé de verre et concevez avec des épaisseurs de paroi généreuses pour tirer parti de sa rigidité supérieure.
Si votre objectif principal est d'obtenir des tolérances serrées : Collaborez avec votre usineur sur les stratégies de bridage et spécifiez un environnement d'inspection contrôlé pour tenir compte de la dilatation thermique.

En concevant en tenant compte des propriétés uniques du matériau PTFE dès le départ, vous pouvez transformer ses défis en composants fiables et performants.

Tableau récapitulatif :

Considération de conception	Défi clé	Solution de conception
Stabilité dimensionnelle	Forte dilatation thermique et fluage	Spécifier des tolérances réalistes ; utiliser des nuances chargées (ex. verre) pour la stabilité
Intégrité structurelle	Mollesse et faible rigidité	Éviter les parois minces ; utiliser des rayons généreux sur les angles internes
Usinabilité	Déformation pendant le bridage/la coupe	Concevoir pour un bridage sécurisé ; assurer une épaisseur de paroi uniforme
Sélection du matériau	PTFE vierge (mou, pur) vs. Chargé (rigide, stable)	Choisir en fonction de l'application : pureté chimique ou résistance mécanique
