Pour les billes en PTFE de grade précision, les tolérances sont généralement définies par la taille. Les billes de plus petit diamètre ont souvent une tolérance de diamètre de +/- 0,003 pouce, tandis que les billes de plus grand diamètre ont une tolérance plus large de +/- 0,005 pouce. Cependant, une tolérance « standard » beaucoup plus large de ±5 % existe également pour les applications de qualité commerciale moins critiques.
La clé pour comprendre les tolérances des billes en PTFE est de reconnaître qu'elles dépendent de deux facteurs : la taille de la bille et son grade de fabrication. Vous devez distinguer les billes de « grade précision » avec des tolérances absolues serrées et les billes de « grade standard » avec des tolérances beaucoup plus lâches, basées sur un pourcentage.
Décoder les spécifications des billes en PTFE
Pour spécifier le composant correct, vous devez comprendre les mesures distinctes qui définissent sa qualité et sa précision. Ces termes ne sont pas interchangeables.
Tolérance de diamètre
C'est la spécification la plus courante. Elle définit la plage acceptable pour le diamètre moyen de la bille.
Une tolérance de +/- 0,005 pouce sur une bille de 1,000 pouce signifie que le diamètre réel peut se situer entre 0,995 et 1,005 pouce.
Sphéricité (Rond-point)
Ceci mesure à quel point la bille est proche d'une sphère parfaite. Elle est souvent exprimée en Lecture d'Indicateur Total (TIR).
Une valeur TIR faible indique une bille très ronde. Une bille peut respecter sa tolérance de diamètre tout en étant déformée (en forme d'œuf), ce qui peut compromettre la performance d'étanchéité.

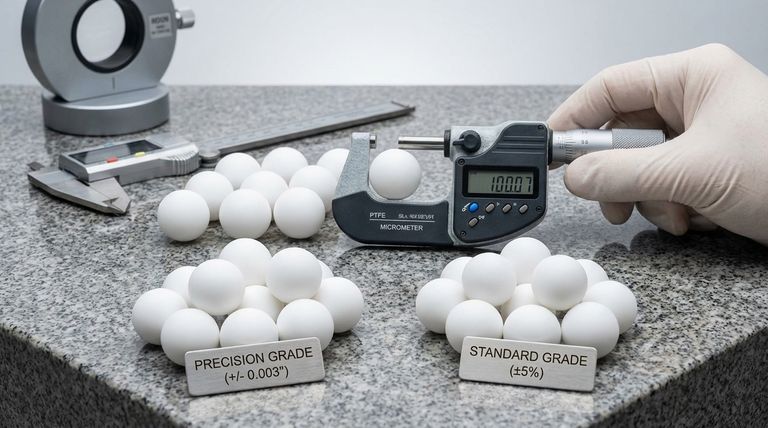

Les deux grades de billes en PTFE
La grande différence dans les tolérances rapportées provient de deux grades de fabrication distincts. Ne pas spécifier le grade est une source d'erreur courante.
Grade commercial standard
C'est l'option la plus courante et la moins chère. Elle convient aux applications où une haute précision n'est pas la principale préoccupation, comme dans les clapets anti-retour simples ou comme billes d'agitation de fluide.
La tolérance pour ce grade est souvent exprimée en pourcentage, typiquement ±5 % du diamètre nominal. Pour une bille de 0,5 pouce, cela se traduit par une tolérance très large de +/- 0,025 pouce.
Grade précision
Ce grade est destiné aux applications plus exigeantes telles que les roulements haute performance, les vannes spécialisées ou les instruments scientifiques où un ajustement et une étanchéité prévisibles sont critiques.
Les tolérances pour les billes de précision sont spécifiées en unités absolues (pouces ou millimètres) et sont beaucoup plus serrées. Elles sont généralement ventilées par taille.
- Billes de plus petit diamètre : Ont généralement une tolérance de diamètre de +/- 0,003" et une sphéricité maximale (TIR) de 0,003".
- Billes de plus grand diamètre : Ont généralement une tolérance de diamètre de +/- 0,005" et une sphéricité maximale (TIR) de 0,005".
Le point de transition exact entre « petit » et « grand » peut varier selon le fabricant, mais il reflète la difficulté croissante de contrôler les dimensions sur les pièces plus grandes.
Comprendre les compromis
Choisir la bonne tolérance implique d'équilibrer les exigences de performance avec les contraintes pratiques.
Coût vs Précision
Il existe une augmentation de coût directe et significative associée à des tolérances plus serrées. Les billes de grade précision nécessitent des processus de fabrication, de tri et d'inspection plus avancés, ce qui les rend nettement plus chères que les billes de grade standard.
Les limites du matériau
Le PTFE est un polymère relativement mou et sensible à la température. Bien que sa résistance chimique soit exceptionnelle, sa stabilité dimensionnelle est inférieure à celle des métaux ou des céramiques. Cette mollesse inhérente limite le niveau absolu de précision qui peut être atteint économiquement.
L'importance d'une spécification claire
Ne supposez jamais qu'un fournisseur fournira une pièce de grade précision si cela n'est pas explicitement demandé. Si votre application nécessite des tolérances serrées, vous devez indiquer à la fois la tolérance de diamètre requise et le TIR maximal sur vos dessins techniques et bons de commande.
Comment spécifier la bonne bille pour votre projet
Utilisez l'objectif principal de votre application pour guider votre spécification.
- Si votre objectif principal est le faible coût pour des applications non critiques : Spécifiez une bille de « grade commercial standard » et concevez votre système pour accommoder la tolérance plus large de ±5 %.
- Si votre objectif principal est une étanchéité fiable ou un ajustement constant : Spécifiez une bille de « grade précision » et indiquez clairement la tolérance de diamètre requise (par exemple, +/- 0,003") et le TIR (par exemple, 0,003" max).
- Si votre objectif principal est une précision extrême au-delà des offres standard : Vous devez consulter directement un fabricant spécialisé concernant les processus de rectification personnalisés ou envisager un matériau alternatif haute performance comme le PEEK ou une céramique.
En fin de compte, une spécification claire est la base d'une conception réussie.
Tableau récapitulatif :
| Grade de la bille | Tolérance de diamètre typique | Sphéricité typique (TIR) | Idéal pour |
|---|---|---|---|
| Grade précision | +/- 0,003" (petit) à +/- 0,005" (grand) | 0,003" à 0,005" max | Roulements haute performance, étanchéité, instruments |
| Grade standard | ±5 % du diamètre nominal | Non spécifié habituellement | Utilisations non critiques, clapets anti-retour, billes d'agitation |
Besoin de la bonne bille en PTFE pour votre projet ?
KINTEK se spécialise dans la fabrication de composants en PTFE de haute précision, y compris des billes, des joints, des revêtements et de la verrerie de laboratoire. Nous desservons les secteurs des semi-conducteurs, médical, laboratoire et industriel, où la précision est essentielle.
Que vous ayez besoin de composants de grade standard pour l'efficacité des coûts ou de pièces de grade précision pour des applications exigeantes, nous fournissons une fabrication sur mesure, du prototype aux commandes à haut volume.
Laissez-nous vous aider à spécifier le composant parfait. Contactez nos experts dès aujourd'hui pour discuter de vos exigences de tolérance et obtenir un devis.

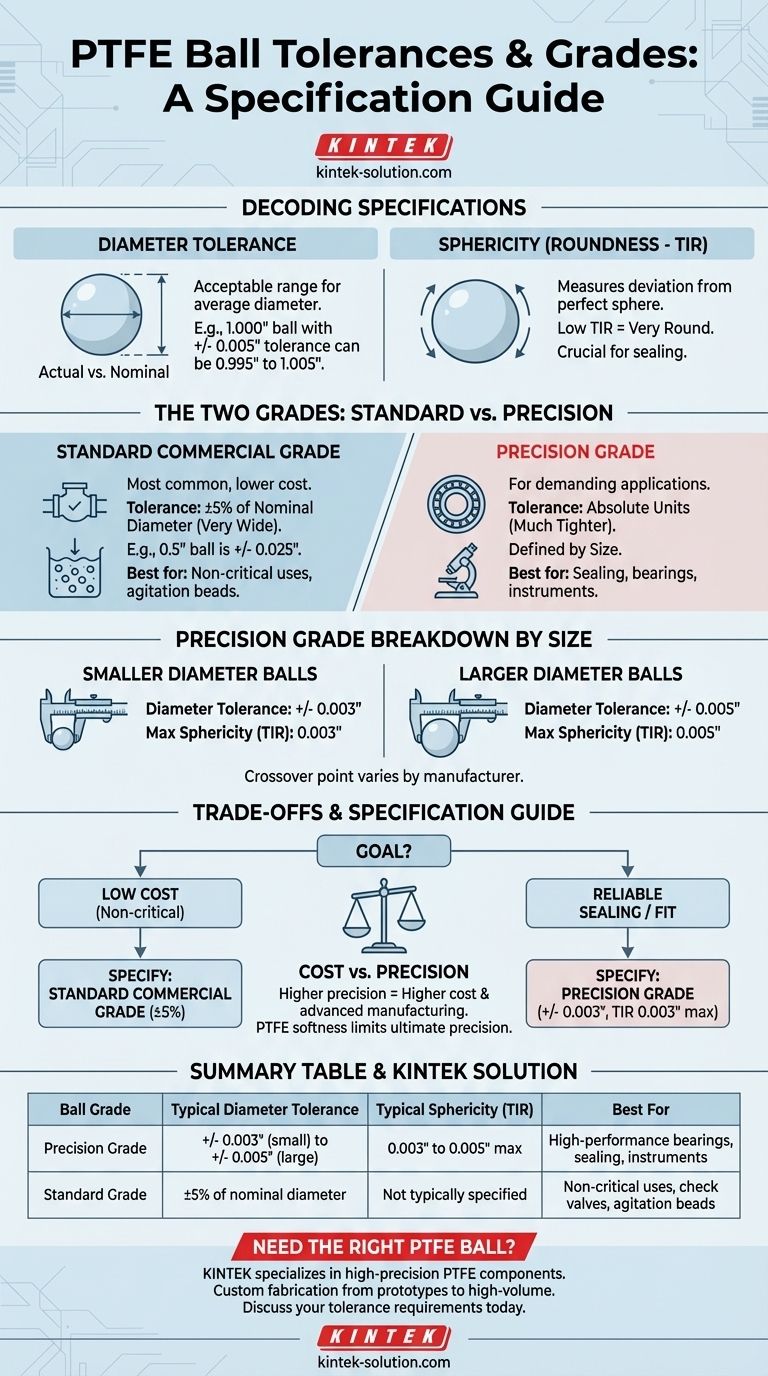

Guide Visuel
