Pour faire simple, les deux principaux grades de billes en PTFE (Polytétrafluoroéthylène) sont le Vierge et l'Ultra-Modifié. Le PTFE Vierge est le polymère pur, non chargé, connu pour son exceptionnelle résistance chimique et sa faible friction, tandis que les grades Ultra-Modifiés contiennent des additifs pour améliorer des propriétés mécaniques ou thermiques spécifiques.
Le choix de la bonne bille en PTFE nécessite d'aller au-delà du grade du matériau. Le succès de votre application dépend d'une compréhension claire de la manière dont le grade, la taille, la tolérance dimensionnelle et la finition de surface fonctionnent ensemble pour répondre aux exigences de performance spécifiques.
Décoder les Grades de Billes en PTFE
Le « grade » d'une bille en PTFE fait référence à sa composition matérielle. C'est le choix le plus fondamental, car il dicte les propriétés chimiques et physiques inhérentes de la bille.
PTFE Vierge
Le grade Vierge est du 100 % Polytétrafluoroéthylène pur, sans aucun matériau de remplissage. Il représente la base des propriétés du PTFE.
Ce grade est le choix idéal lorsque l'inertie chimique maximale, la faible friction et l'isolation électrique sont les exigences les plus critiques.
PTFE Ultra-Modifié
Les grades Ultra-Modifiés consistent en une base de PTFE mélangée à des charges telles que du verre, du carbone ou du bronze. Ces additifs sont introduits pour améliorer des caractéristiques spécifiques.
Par exemple, les charges de verre peuvent améliorer la résistance à l'usure et la résistance à la compression, tandis que le carbone peut augmenter la conductivité thermique. Ces grades sont choisis lorsqu'une application exige une robustesse mécanique supérieure à celle que le PTFE vierge peut offrir.
Spécifications Clés au-delà du Grade
Une fois que vous avez déterminé le grade approprié, vous devez définir les caractéristiques physiques de la bille pour vous assurer qu'elle s'adapte et fonctionne correctement dans votre assemblage.
Diamètre et Dimensions
Les billes en PTFE sont disponibles dans une large gamme de tailles, généralement de 3 mm à 100 mm (ou environ 1/8" à 8").
Bien que de nombreuses tailles courantes soient disponibles en stock, de grandes quantités ou des diamètres non standard peuvent souvent être fabriqués sur commande pour des besoins de production spécifiques.
Tolérances Dimensionnelles
La tolérance définit la limite admissible de variation du diamètre et de la rondeur d'une bille. C'est un facteur critique pour les applications de précision telles que les clapets anti-retour ou les roulements.
En règle générale, les billes plus petites peuvent être fabriquées avec des tolérances plus serrées (par exemple, +/- 0,003 pouce). Les billes plus grandes ont souvent des tolérances standard légèrement plus lâches (par exemple, +/- 0,005 pouce).
La précision est également mesurée par la Lecture d'Indicateur Total (TIR), qui quantifie la sphéricité ou la rondeur de la bille. Une valeur TIR plus faible indique une bille plus parfaitement sphérique.
Finition de Surface
La finition de surface affecte à la fois les caractéristiques de friction et la capacité d'étanchéité de la bille.
Une finition polie/tambourée (environ 50-63 micro-pouces) est une option standard et économique adaptée à de nombreuses utilisations générales. Une finition usinée plus lisse (environ 32 micro-pouces) est spécifiée pour les applications nécessitant une surface plus précise pour l'étanchéité ou un mouvement à faible couple.
Comprendre les Compromis
Chaque choix de spécification implique un équilibre entre performance et coût. Comprendre ces compromis est essentiel pour éviter la sur-ingénierie et les dépenses inutiles.
Coût vs. Précision
Une plus grande précision a un prix. Des tolérances dimensionnelles plus serrées et des finitions de surface usinées plus lisses nécessitent plus d'étapes de fabrication et augmentent le coût final de la bille.
Améliorations des Performances vs. Propriétés de Base
Bien que les charges dans les grades Ultra-Modifiés améliorent des propriétés comme la résistance à l'usure, elles peuvent légèrement modifier les caractéristiques fondamentales du PTFE. Par exemple, certaines charges peuvent légèrement réduire la résistance chimique globale du matériau par rapport au grade Vierge.
Ce compromis vous oblige à identifier clairement la caractéristique de performance la plus importante pour votre application spécifique.
Faire le Bon Choix pour Votre Application
Utilisez votre objectif d'ingénierie principal pour guider votre spécification finale.
- Si votre objectif principal est la pureté chimique ou la biocompatibilité : Spécifiez le PTFE Vierge, car il ne contient aucun additif.
- Si votre objectif principal est la résistance mécanique ou la résistance à l'usure : Sélectionnez un grade Ultra-Modifié avec une charge conçue pour ces propriétés.
- Si votre objectif principal est le contrôle précis des fluides ou l'étanchéité : Exigez des tolérances dimensionnelles serrées, un faible TIR et une finition de surface usinée.
- Si votre objectif principal est une utilisation générale à faible coût : Une bille standard en PTFE Vierge avec une finition polie et des tolérances standard est probablement suffisante.
En considérant attentivement chacun de ces facteurs, vous pouvez spécifier une bille en PTFE qui offre des performances fiables sans coût inutile.
Tableau Récapitulatif :
| Spécification | PTFE Vierge | PTFE Ultra-Modifié |
|---|---|---|
| Composition | Polymère pur, non chargé | Base PTFE avec additifs (ex: verre, carbone) |
| Force Principale | Inertie chimique maximale, faible friction | Résistance à l'usure améliorée, résistance mécanique |
| Idéal Pour | Pureté chimique, isolation électrique | Applications à charge élevée et à forte usure |
| Gamme de Diamètres | 3 mm à 100 mm (tailles personnalisées disponibles) | 3 mm à 100 mm (tailles personnalisées disponibles) |
| Tolérance Typique | +/- 0,003" à +/- 0,005" | +/- 0,003" à +/- 0,005" |
| Finition de Surface | Polie/Tambourée (50-63 µin) ou Usinée (32 µin) | Polie/Tambourée (50-63 µin) ou Usinée (32 µin) |
Besoin d'une Solution de Bille en PTFE Personnalisée ?
KINTEK est spécialisée dans la fabrication de précision de composants en PTFE, y compris les joints, les revêtements et la verrerie de laboratoire pour les secteurs des semi-conducteurs, médical, laboratoire et industriel. Que vous ayez besoin d'une bille standard en PTFE Vierge ou d'un grade Ultra-Modifié personnalisé conçu pour des exigences mécaniques, thermiques ou chimiques spécifiques, nous fournissons une fabrication experte, du prototype aux commandes à haut volume.
Laissez-nous vous aider à optimiser la performance et la rentabilité de votre application. Contactez notre équipe d'ingénieurs dès aujourd'hui pour discuter des exigences de votre projet et recevoir un devis.

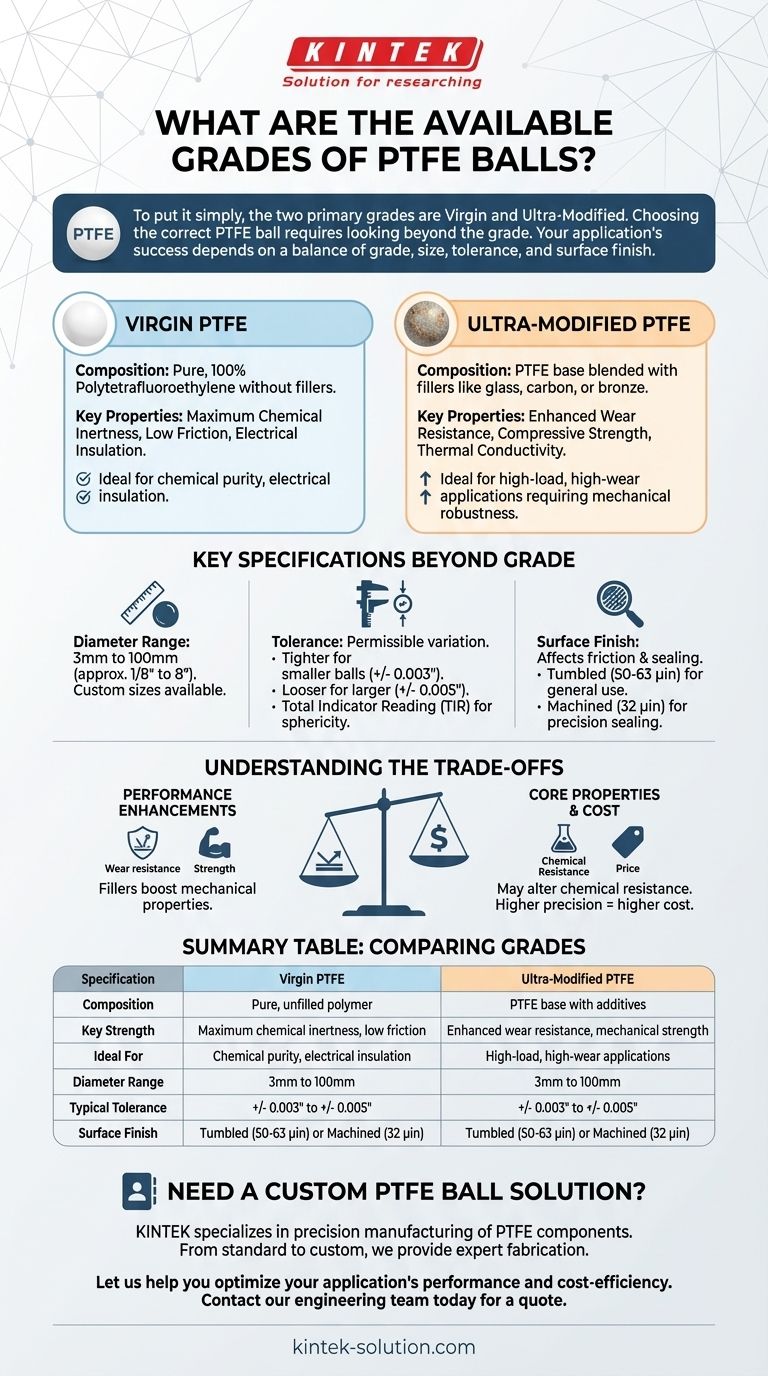

Guide Visuel
