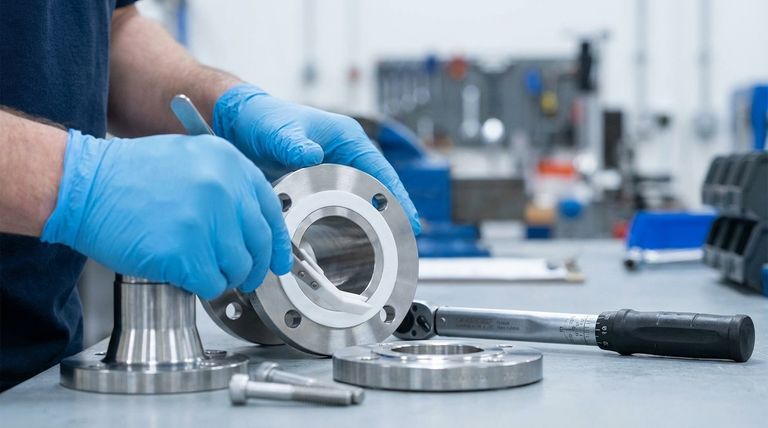

Pour installer correctement un joint en PTFE, vous devez exécuter une séquence d'étapes précises axées sur la propreté, l'alignement et la compression contrôlée. Le processus essentiel implique de nettoyer et d'inspecter méticuleusement les surfaces de bride, de manipuler le joint avec soin pour éviter tout dommage, de s'assurer qu'il est parfaitement centré, puis de serrer les boulons par incréments selon un motif en étoile pour appliquer une pression uniforme et constante.
La clé d'un joint fiable avec un joint en PTFE n'est pas la force maximale, mais une compression contrôlée et uniforme. Contrairement à d'autres matériaux, la tendance du PTFE à la « déformation à froid » signifie que le sur-serrage est une cause principale de défaillance, rendant une procédure de couple précise et multi-étapes absolument essentielle.
La Fondation : Préparation Avant Installation
Le succès est déterminé bien avant que le couple final ne soit appliqué. Une préparation impeccable du joint et des surfaces d'étanchéité est non négociable.
Inspecter les Surfaces de Bride
Les faces de bride doivent être parfaitement propres et en bon état. Tout corps étranger crée un chemin de fuite potentiel.
Retirez toute poussière, résidu huileux, copeau métallique ou ancien matériau de joint des surfaces d'étanchéité.
Vérifiez l'absence de bavures, de projections de soudure ou de rayures profondes sur les faces de bride qui pourraient compromettre l'étanchéité. Les surfaces doivent être lisses et uniformes.
Vérifier l'Intégrité du Joint
Un nouveau joint n'est pas automatiquement un joint parfait. Inspectez-le toujours avant l'installation.
Vérifiez le joint pour tout défaut, tel que coupures, éraflures ou déformations. Une surface compromise ne peut pas créer un joint fiable.
Assurez-vous d'avoir la taille et le style de joint corrects pour la bride spécifique et les exigences de l'application.
Manipuler avec un Soin Absolu
Le PTFE est un matériau relativement souple, et sa surface est essentielle à sa performance.
Manipulez toujours les joints avec des gants ou des outils propres pour éviter la contamination par les huiles ou la saleté de vos mains.
N'utilisez jamais d'outils tranchants qui pourraient rayer ou entailler la surface du joint. Même une éraflure mineure peut devenir un point de défaillance sous pression.
La Procédure Centrale : Positionnement et Assemblage
Un alignement correct garantit que la charge compressive est distribuée exactement là où elle doit être.
Assurer un Alignement Parfait
Le joint doit être parfaitement centré sur la face de bride. Un désalignement entraîne une compression inégale et provoquera probablement une fuite.
Positionnez soigneusement le joint de manière à ce qu'il soit concentrique avec l'alésage de la bride. Pour les installations plus grandes ou plus difficiles, l'utilisation d'outils d'alignement peut être bénéfique.
Assembler les Brides
Une fois le joint en place, approchez soigneusement la bride d'accouplement.
Assurez-vous que les brides se rejoignent parallèlement les unes aux autres. Évitez de rayer ou de pincer le joint pendant ce processus.
L'Étape Critique : Couple et Compression
C'est l'étape où les propriétés uniques du PTFE exigent le plus d'attention. L'objectif est une distribution de contrainte uniforme.
Suivre un Motif en Étoile ou en Croisillons
Ne serrez jamais les boulons selon un motif circulaire. Cela crée des points de pression inégaux et peut déformer la bride ou endommager le joint.
Utilisez toujours un motif en étoile ou en croisillons pour rapprocher progressivement et uniformément les brides.
Appliquer le Couple par Étapes
Appliquer la valeur de couple finale en une seule passe est une erreur courante et critique.
Appliquez le couple en au moins trois étapes distinctes :
- Première Passe : Serrez à environ 30 % du couple final recommandé.
- Deuxième Passe : Serrez à environ 60 % du couple final.
- Passe Finale : Serrez à 100 % de la valeur de couple finale recommandée.
Une passe de vérification finale, à nouveau selon un motif en étoile, est souvent recommandée pour s'assurer que tous les boulons atteignent le couple final.
Pièges Courants Qui Compromettent un Joint
Comprendre pourquoi les joints en PTFE échouent est essentiel pour prévenir ces défaillances. Le comportement unique du matériau est le facteur principal.
Le Danger du Sur-Serrage (Déformation à Froid)
L'erreur la plus courante est de traiter le PTFE comme un matériau de joint plus dur et d'appliquer une force excessive.
Le PTFE est susceptible à la déformation à froid (ou fluage), où le matériau se déforme et s'éloigne de la source de pression avec le temps.
Le sur-serrage écrase le joint, provoquant son extrusion ou son amincissement. Cela réduit la contrainte d'étanchéité sur le joint, créant un chemin de fuite des heures ou des jours après l'installation initiale.
L'Impact de la Contamination
Tout débris, aussi petit soit-il, peut compromettre l'étanchéité.
Un grain de saleté, une limaille métallique ou un résidu huileux empêche le joint d'entrer en contact parfait avec la face de bride, créant un canal microscopique pour les fuites.
Utilisation de Joints Endommagés ou Incorrects
Installer un joint déjà rayé ou entaillé condamne l'assemblage à l'échec dès le départ.
De même, utiliser une taille ou un type de PTFE incorrect pour la pression, la température ou l'environnement chimique de l'application entraînera une défaillance prématurée.
Faire le Bon Choix pour Votre Objectif
Votre procédure d'installation doit refléter le caractère critique de l'application.
- Si votre objectif principal est une fiabilité maximale à long terme dans un service critique : Suivez chaque étape avec précision, utilisez une clé dynamométrique calibrée et laissez le temps au joint de se stabiliser avant une passe de vérification du couple final.
- Si votre objectif principal est l'entretien standard : Ne sautez pas les étapes de nettoyage et d'inspection. Un motif en étoile et un serrage étagé restent essentiels pour un joint fiable.
- Si vous résolvez un problème de fuite récurrente : Réévaluez l'ensemble du processus, en portant une attention particulière à la qualité de la surface de la bride et à la possibilité d'un sur-serrage lors des installations précédentes.
En fin de compte, une installation réussie d'un joint en PTFE repose sur la précision et une approche méthodique, et non sur la force brute.
Tableau Récapitulatif :
| Étape Clé d'Installation | Action Critique | Piège Courant à Éviter |
|---|---|---|
| Pré-Installation | Nettoyer les brides, inspecter le joint pour tout dommage. | Contamination par la saleté, les huiles ou les outils tranchants. |
| Positionnement | Centrer parfaitement le joint, aligner les brides parallèlement. | Désalignement provoquant une compression inégale. |
| Couple et Compression | Serrer les boulons selon un motif en étoile, en 3+ étapes (30 %, 60 %, 100 %). | Sur-serrage, qui provoque la déformation à froid du PTFE et la défaillance du joint. |
Obtenez un joint parfait et fiable à chaque fois avec les composants PTFE KINTEK.
Nos joints, garnitures, chemises et verrerie de laboratoire personnalisés en PTFE de haute précision sont fabriqués selon les normes les plus élevées pour les secteurs des semi-conducteurs, médical, laboratoire et industriel. Que vous ayez besoin d'un prototype ou d'une production à grand volume, notre expertise garantit que vos applications critiques sont protégées contre les fuites et les défaillances.
Contactez KINTEK dès aujourd'hui pour une consultation sur vos besoins spécifiques en composants PTFE.

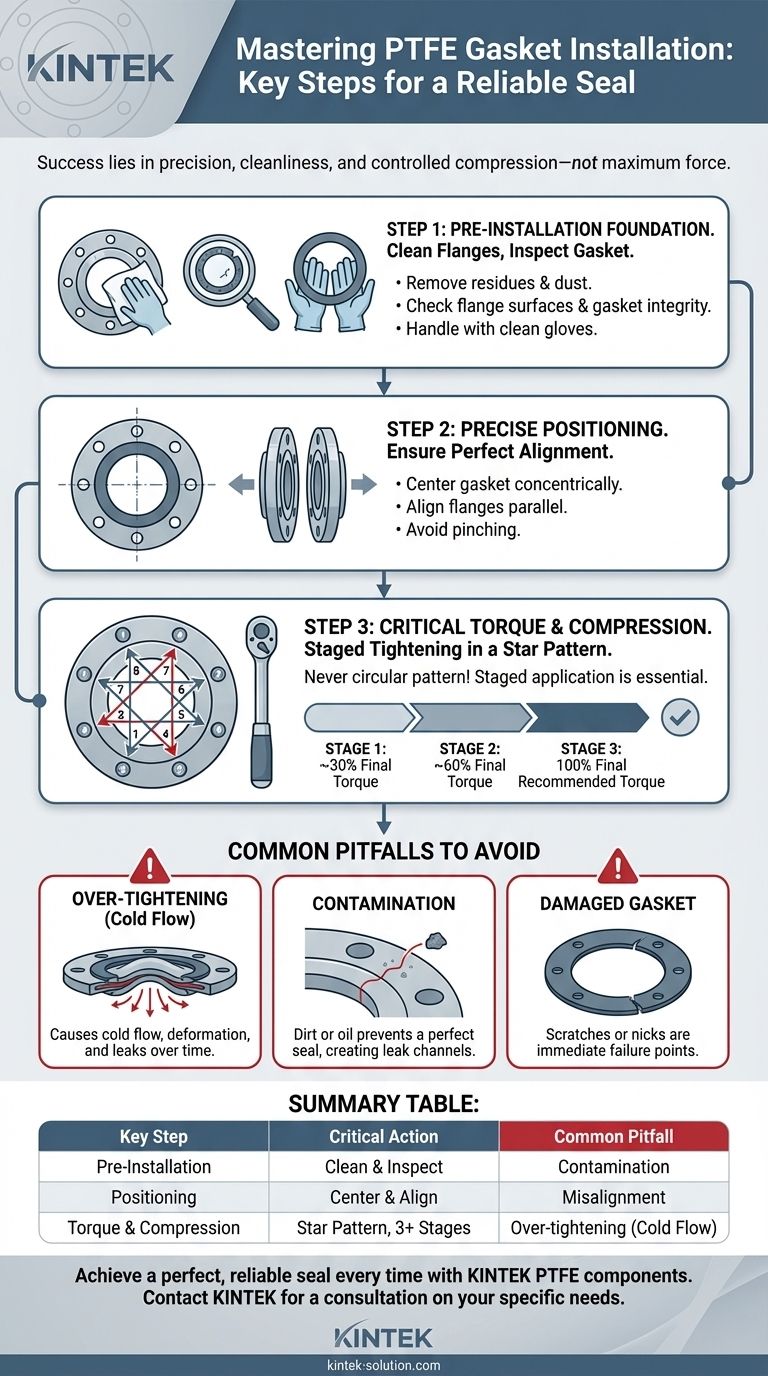

Guide Visuel
