Pour le dire simplement, les soufflets de dilatation en PTFE sont classés en fonction de leur construction physique, ce qui correspond directement au type et à l'ampleur des contraintes qu'ils sont conçus pour supporter. Les principaux types sont à arche unique pour les mouvements de base, à arches multiples pour une plus grande flexibilité, renforcés pour les applications à haute pression, et des conceptions personnalisées pour des exigences de système uniques.
Le choix d'un soufflet de dilatation en PTFE ne consiste pas à trouver le « meilleur » type, mais à faire correspondre précisément la conception du soufflet — ses arches et son renforcement — aux exigences mécaniques, thermiques et chimiques spécifiques de votre système de tuyauterie.
Le problème fondamental que les soufflets résolvent
Avant d'examiner les types spécifiques, il est essentiel de comprendre la fonction fondamentale de tout soufflet de dilatation. Ils sont conçus pour introduire de la flexibilité dans les systèmes de tuyauterie rigides, les protégeant ainsi des dommages.
Absorption de l'expansion et de la contraction thermiques
Les systèmes de tuyauterie se dilatent et se contractent lorsque la température du fluide qu'ils transportent fluctue. Un soufflet en PTFE agit comme un joint flexible, se comprimant et s'étendant pour absorber ce mouvement sans transférer de contrainte aux brides de la tuyauterie ou aux équipements connectés.
Correction du désalignement
Il est souvent difficile d'obtenir un alignement parfait lors de l'installation de la tuyauterie. Les soufflets compensent le désalignement latéral, angulaire ou axial initial, évitant ainsi les contraintes sur le système dès le départ.
Amortissement des vibrations et des chocs
Les pompes, les moteurs et autres équipements génèrent des vibrations qui peuvent se propager dans un système de tuyauterie. Un soufflet isole ces vibrations, réduisant le bruit et prévenant les dommages dus à la fatigue sur la canalisation.
Pourquoi le PTFE est le matériau de choix
Les propriétés uniques du polytétrafluoroéthylène (PTFE) en font un matériau idéal pour les soufflets de dilatation, en particulier dans les environnements industriels exigeants.
Résistance chimique inégalée
Le PTFE est pratiquement inerte à presque tous les produits chimiques industriels, acides et solvants. Cela le rend essentiel pour une utilisation dans les industries de la transformation chimique, pharmaceutique et agroalimentaire où les matériaux corrosifs sont courants.
Tolérance à des températures extrêmes
Les soufflets en PTFE conservent leur intégrité structurelle et leur flexibilité sur une plage de températures exceptionnellement large, généralement de -200°C à 260°C (-328°F à 500°F).
Anti-adhésif et sans corrosion
La surface anti-adhésive du matériau empêche l'accumulation et la contamination, une caractéristique essentielle pour les applications sanitaires. Contrairement aux joints métalliques, le PTFE ne se corrode pas, garantissant une longue durée de vie et une fiabilité.

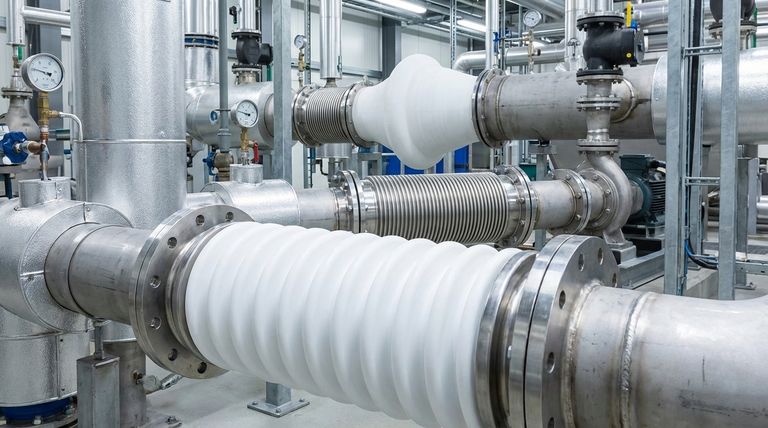

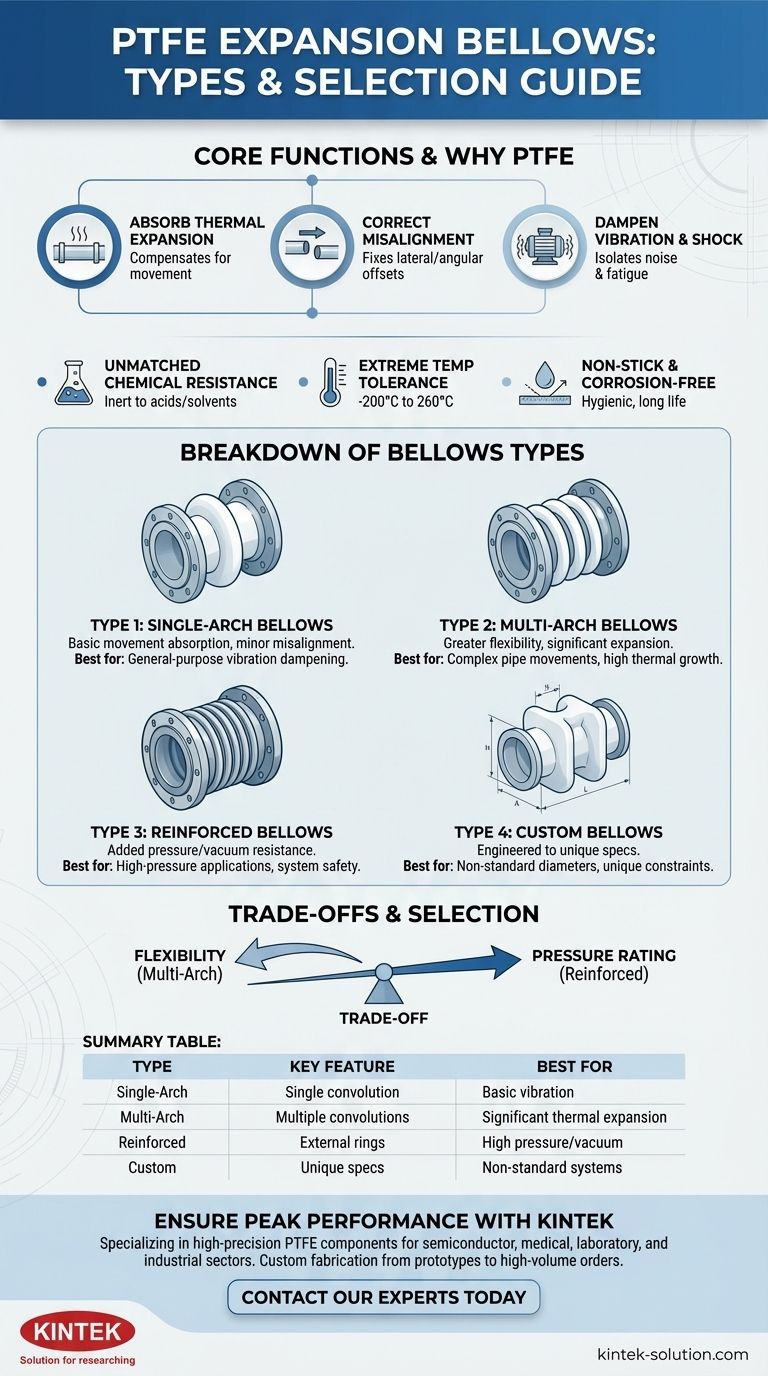

Ventilation des types de soufflets
Chaque type de soufflet en PTFE est conçu pour répondre à un niveau différent de contrainte opérationnelle et de mouvement.
Type 1 : Soufflets à arche unique
C'est la conception la plus courante et la plus fondamentale, comportant une seule convolution ou « arche ». C'est la solution standard pour absorber de petites quantités de mouvement axial, latéral ou angulaire et est efficace pour l'amortissement des vibrations à usage général.
Type 2 : Soufflets à arches multiples
Comme leur nom l'indique, ces soufflets comportent deux arches ou plus. Chaque arche supplémentaire augmente la capacité du soufflet à absorber le mouvement. Ils sont spécifiés lorsqu'un système subit une dilatation thermique importante ou nécessite une plus grande flexibilité pour compenser un désalignement.
Type 3 : Soufflets renforcés
Les soufflets en PTFE standard ont une résistance limitée à la pression et au vide. Pour gérer ces applications, des anneaux de renforcement, souvent en acier inoxydable, sont ajoutés à l'extérieur. Ces anneaux empêchent le soufflet d'éclater sous haute pression ou de s'effondrer sous vide.
Type 4 : Soufflets personnalisés
De nombreux systèmes industriels présentent des contraintes uniques, telles que des diamètres de tuyauterie non standard, des exigences de mouvement inhabituelles ou une exposition chimique extrême. Les soufflets personnalisés sont conçus spécifiquement pour ces applications, adaptant le nombre d'arches, le renforcement et les dimensions globales au besoin précis.
Comprendre les compromis
Choisir le bon soufflet nécessite d'équilibrer la flexibilité et la résistance. C'est le principal compromis que vous devez considérer.
Flexibilité par rapport à la cote de pression
L'ajout de plus d'arches à un soufflet augmente sa capacité à absorber le mouvement, mais diminue simultanément sa cote de pression. Les convolutions plus profondes qui permettent la flexibilité créent également des points plus faibles lorsqu'elles sont soumises à une pression interne.
Coût par rapport à la complexité
Un soufflet simple à arche unique est une solution économique pour les applications de base. À mesure que vous ajoutez des arches, des renforts ou que vous avez besoin d'une ingénierie personnalisée, la complexité et le coût du composant augmentent considérablement. Une sur-ingénierie d'une solution représente une dépense inutile.
Limites des matériaux
Bien que le PTFE possède une résistance chimique et thermique exceptionnelle, il présente une résistance mécanique inférieure à celle du métal. Dans les environnements à très haute pression ou à fort impact, même un soufflet en PTFE renforcé peut ne pas être adapté, et un matériau différent comme l'acier inoxydable pourrait être nécessaire.
Faire le bon choix pour votre objectif
Votre sélection doit être guidée par une analyse claire des exigences opérationnelles spécifiques de votre système.
- Si votre objectif principal est le contrôle de base des vibrations ou un léger désalignement : Un soufflet à arche unique est le choix le plus pratique et le plus économique.
- Si votre objectif principal est de gérer une dilatation thermique importante ou des mouvements de tuyauterie complexes : Une conception à arches multiples offre la plage de mouvement étendue nécessaire.
- Si votre objectif principal est de fonctionner sous haute pression ou vide : Un soufflet renforcé est non négociable pour assurer la sécurité et l'intégrité du système.
- Si votre objectif principal est de s'adapter à un système non standard ou particulièrement difficile : Investir dans un soufflet conçu sur mesure est le seul moyen de garantir un ajustement correct et sûr.
En fin de compte, une compréhension précise de la contrainte opérationnelle de votre système est la clé pour sélectionner le bon soufflet de dilatation en PTFE.
Tableau récapitulatif :
| Type de soufflet | Caractéristique principale | Idéal pour |
|---|---|---|
| Arche unique | Convolution unique | Amortissement des vibrations de base, léger désalignement |
| Arches multiples | Convolutions multiples | Dilatation thermique importante, mouvements complexes |
| Renforcé | Anneaux de renforcement externes | Applications à haute pression ou sous vide |
| Personnalisé | Conçu selon des spécifications uniques | Diamètres non standard, conditions extrêmes |
