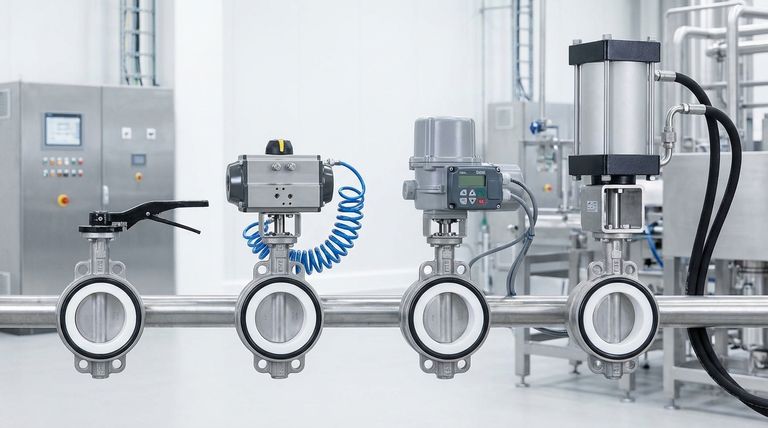

Les vannes papillon en PTFE sont actionnées par quatre mécanismes principaux. Ceux-ci comprennent des actionneurs manuels simples comme des leviers et des engrenages pour un contrôle direct, ainsi que des systèmes automatisés utilisant des actionneurs pneumatiques, électriques ou hydrauliques, chacun conçu pour des exigences spécifiques de performance, de vitesse et de précision.
Le choix d'un mécanisme de fonctionnement pour une vanne papillon en PTFE n'est pas seulement une question de l'ouvrir et de la fermer ; c'est une décision critique qui dicte la performance du système, le niveau d'automatisation et le coût opérationnel. Comprendre le besoin de votre application en matière de vitesse, de précision et de force est la clé pour sélectionner le bon actionneur.
Comprendre les mécanismes de base
Chaque méthode de fonctionnement offre des avantages distincts adaptés à différents environnements industriels et philosophies de contrôle. Le processus de sélection implique l'évaluation de la fréquence d'utilisation, du besoin d'automatisation et des sources d'énergie disponibles.
Fonctionnement Manuel (Leviers et Engrenages)
Les actionneurs manuels sont la méthode la plus directe et la plus simple pour contrôler une vanne papillon en PTFE. Ils comprennent généralement un levier (pour les petites vannes) ou un volant avec une boîte de vitesses (pour les vannes plus grandes).
Cette méthode est idéale pour les applications où la vanne est ajustée peu fréquemment. Les propriétés intrinsèques de faible friction du PTFE réduisent considérablement le couple nécessaire pour faire tourner la vanne, rendant le fonctionnement manuel fluide et fiable.
Actionnement Pneumatique
Les actionneurs pneumatiques utilisent de l'air comprimé pour générer la force nécessaire pour ouvrir et fermer la vanne. Ils sont bien adaptés aux applications exigeant un cyclage rapide et des opérations fréquentes.
Ces actionneurs sont réputés pour leur haute fiabilité, leur vitesse et leur conception relativement simple. Ils constituent un choix courant dans l'automatisation des processus où une alimentation en air comprimé est facilement disponible.
Actionnement Électrique
Les actionneurs électriques utilisent un moteur pour entraîner un train d'engrenages, fournissant le couple nécessaire pour actionner la vanne. Leur principal avantage réside dans le contrôle automatisé et précis.
Ils peuvent être facilement intégrés aux systèmes PLC ou DCS, permettant un positionnement exact pour un débit mesuré et fournissant des informations précieuses sur l'état de la vanne. Cela les rend idéaux pour les processus automatisés complexes nécessitant une grande précision.
Actionnement Hydraulique
Les actionneurs hydrauliques utilisent un fluide sous pression (généralement de l'huile) pour générer le mouvement. Ils sont réservés aux applications lourdes qui exigent une force (couple) exceptionnellement élevée.
Ce mécanisme est nécessaire pour actionner de très grandes vannes ou pour les systèmes présentant des différentiels de pression extrêmes où les actionneurs pneumatiques ou électriques seraient insuffisants.
Pourquoi le PTFE influence le choix de l'actionneur
Les propriétés matérielles du polytétrafluoroéthylène (PTFE) ne sont pas seulement pertinentes pour l'étanchéité et la résistance chimique de la vanne ; elles ont un impact direct sur les exigences du mécanisme d'actionnement lui-même.
L'impact du faible frottement
Le PTFE possède l'un des coefficients de friction les plus bas de tous les matériaux solides. Cette caractéristique est un avantage significatif dans les vannes papillon.
La faible friction entre le siège en PTFE et le disque réduit considérablement le couple nécessaire pour actionner la vanne. Cela permet d'utiliser des actionneurs plus petits, moins coûteux et plus économes en énergie par rapport aux vannes dotées de matériaux de siège à friction plus élevée.
Compatibilité dans les environnements difficiles
L'inertie chimique et la tolérance aux hautes températures du PTFE signifient que ces vannes sont souvent placées dans des environnements corrosifs ou à température extrême.
L'actionneur choisi doit également être capable de résister à ces conditions. Par exemple, un actionneur pneumatique pourrait être préféré dans une atmosphère explosive pour sa sécurité intrinsèque, ou un actionneur électrique pourrait nécessiter un boîtier spécial classé NEMA pour le protéger des vapeurs corrosives.
Comprendre les compromis
Aucun mécanisme unique n'est universellement supérieur. Le choix optimal implique toujours d'équilibrer la performance, la complexité et le coût pour votre contexte spécifique.
Vitesse contre Précision
Les actionneurs pneumatiques offrent la vitesse de cyclage la plus élevée, ce qui les rend parfaits pour les applications d'ouverture/fermeture rapides. Cependant, ils sont généralement moins précis pour étrangler ou moduler le débit.
Les actionneurs électriques, bien que généralement plus lents, offrent une précision inégalée, permettant des ajustements fins de la position de la vanne pour un contrôle exact du débit.
Coût et Infrastructure
Les actionneurs manuels ont le coût initial le plus bas et ne nécessitent aucune infrastructure d'alimentation externe.
Les systèmes pneumatiques nécessitent une source d'air comprimé propre et sec, ce qui ajoute à la complexité du système. Les actionneurs électriques nécessitent une alimentation électrique et un câblage de contrôle, tandis que les systèmes hydrauliques sont les plus complexes et les plus coûteux, nécessitant une unité de puissance hydraulique, des conduites et du fluide.
Sécurité et modes de défaillance
Une considération clé est la manière dont la vanne doit se comporter en cas de panne de courant. Les actionneurs pneumatiques peuvent être facilement configurés pour être « défaillance ouverte » ou « défaillance fermée » à l'aide de modèles à rappel par ressort.
Les actionneurs électriques « restent en position » par défaut, ce qui signifie qu'ils conservent leur dernière position en cas de perte de courant, bien que des modèles avec batteries de secours soient disponibles.
Faire le bon choix pour votre application
Pour sélectionner l'actionneur le plus efficace, alignez les forces du mécanisme sur votre objectif opérationnel principal.
- Si votre objectif principal est la simplicité et le faible coût pour des ajustements peu fréquents : Un actionneur manuel à levier ou à engrenage est la solution la plus directe et la plus économique.
- Si votre objectif principal est le cyclage fréquent à haute vitesse dans un système automatisé : Un actionneur pneumatique offre la réponse rapide et la durabilité nécessaires.
- Si votre objectif principal est le contrôle précis du débit et l'intégration avec un système numérique : Un actionneur électrique offre une précision et des capacités de retour supérieures pour une automatisation sophistiquée.
- Si votre objectif principal est d'actionner de très grandes vannes ou de surmonter des différentiels de pression élevés : Un actionneur hydraulique est le seul choix capable de générer de manière fiable le couple élevé requis.
En fin de compte, la sélection du bon actionneur transforme la vanne d'un simple composant en une partie optimisée et fiable de votre stratégie de contrôle de processus.
Tableau récapitulatif :
| Mécanisme | Idéal pour | Caractéristiques clés |
|---|---|---|
| Manuel (Levier/Engrenage) | Utilisation peu fréquente, faible coût | Contrôle simple et direct, aucune alimentation externe nécessaire |
| Actionneur Pneumatique | Cyclage rapide, fonctionnement fréquent | Haute vitesse, fiable, nécessite de l'air comprimé |
| Actionneur Électrique | Contrôle précis du débit, automatisation | Haute précision, s'intègre au PLC/DCS, fournit un retour d'information |
| Actionneur Hydraulique | Couple élevé, applications lourdes | Force extrême pour les grandes vannes ou les hautes pressions |
Optimisez votre système de fluides avec l'actionneur de vanne papillon en PTFE parfait.
La sélection du bon mécanisme d'actionnement est essentielle pour la performance, l'efficacité et la fiabilité de vos vannes dans les applications exigeantes des secteurs des semi-conducteurs, médicales, de laboratoire et industrielles. KINTEK se spécialise dans la fabrication de précision de composants en PTFE haute performance, y compris des vannes papillon et des joints personnalisés.
Nous comprenons les nuances de la sélection des actionneurs et pouvons vous guider du prototype à la production en grand volume pour assurer une intégration et une performance optimales.
Laissez nos experts vous aider à spécifier la solution de vanne idéale. Contactez KINTEK dès aujourd'hui pour une consultation.

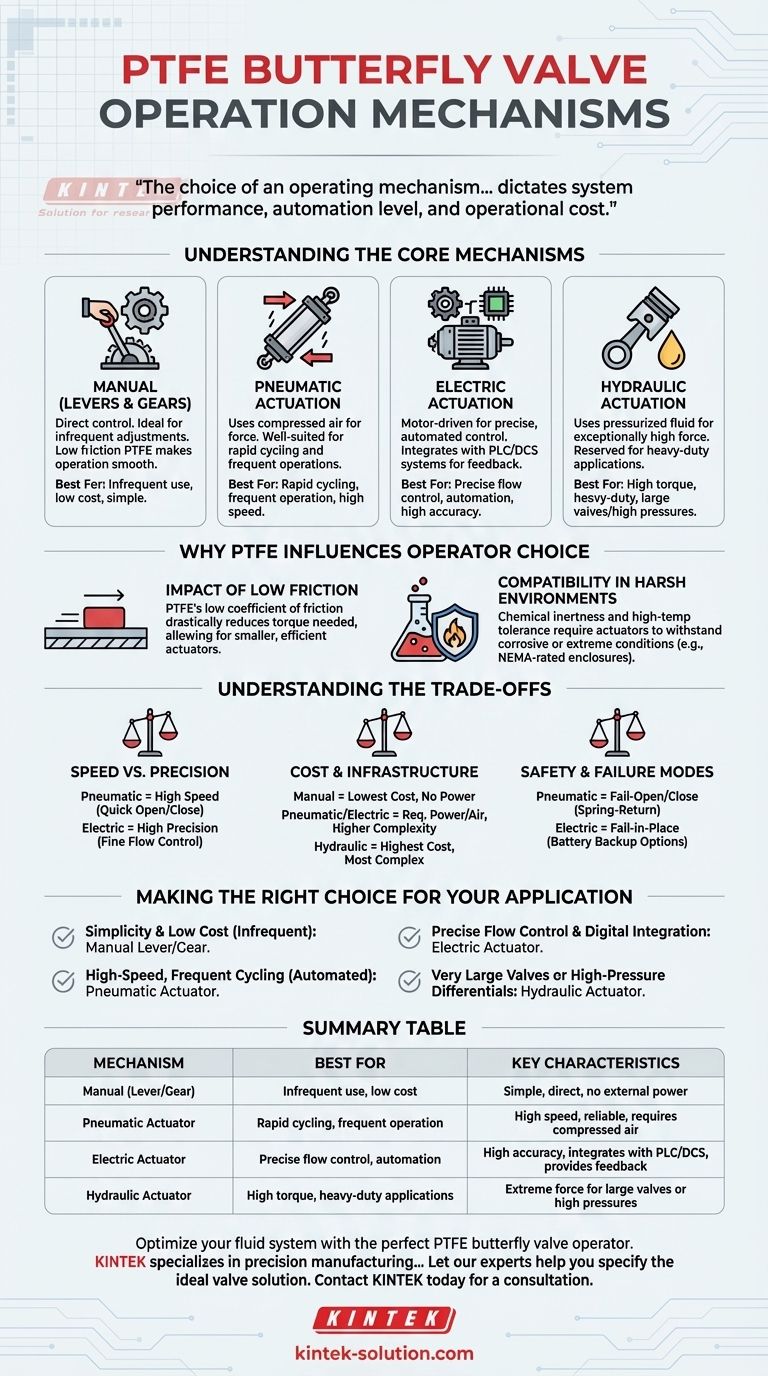

Guide Visuel
