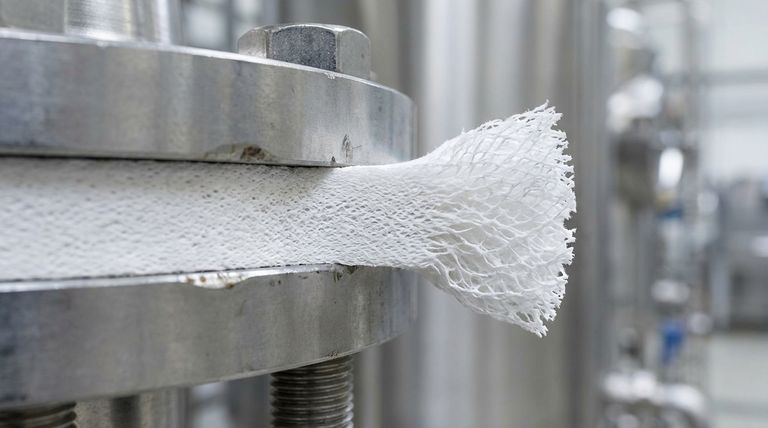

La structure des fibres du joint en ptfe expansé est fondamental pour ses performances exceptionnelles dans les applications d'étanchéité.Le réseau bidirectionnel de fibres denses offre des propriétés mécaniques uniques - une grande élasticité lorsqu'il n'est pas comprimé et une structure solide imbriquée lorsqu'il est comprimé.Cette architecture permet au matériau de compenser les imperfections de surface tout en conservant la résistance chimique, la stabilité thermique et l'isolation électrique héritées du PTFE vierge.L'adaptabilité de la structure permet à ces joints d'être utilisés dans des applications industrielles exigeantes, à des températures extrêmes et dans des environnements corrosifs.
Explication des points clés :
-

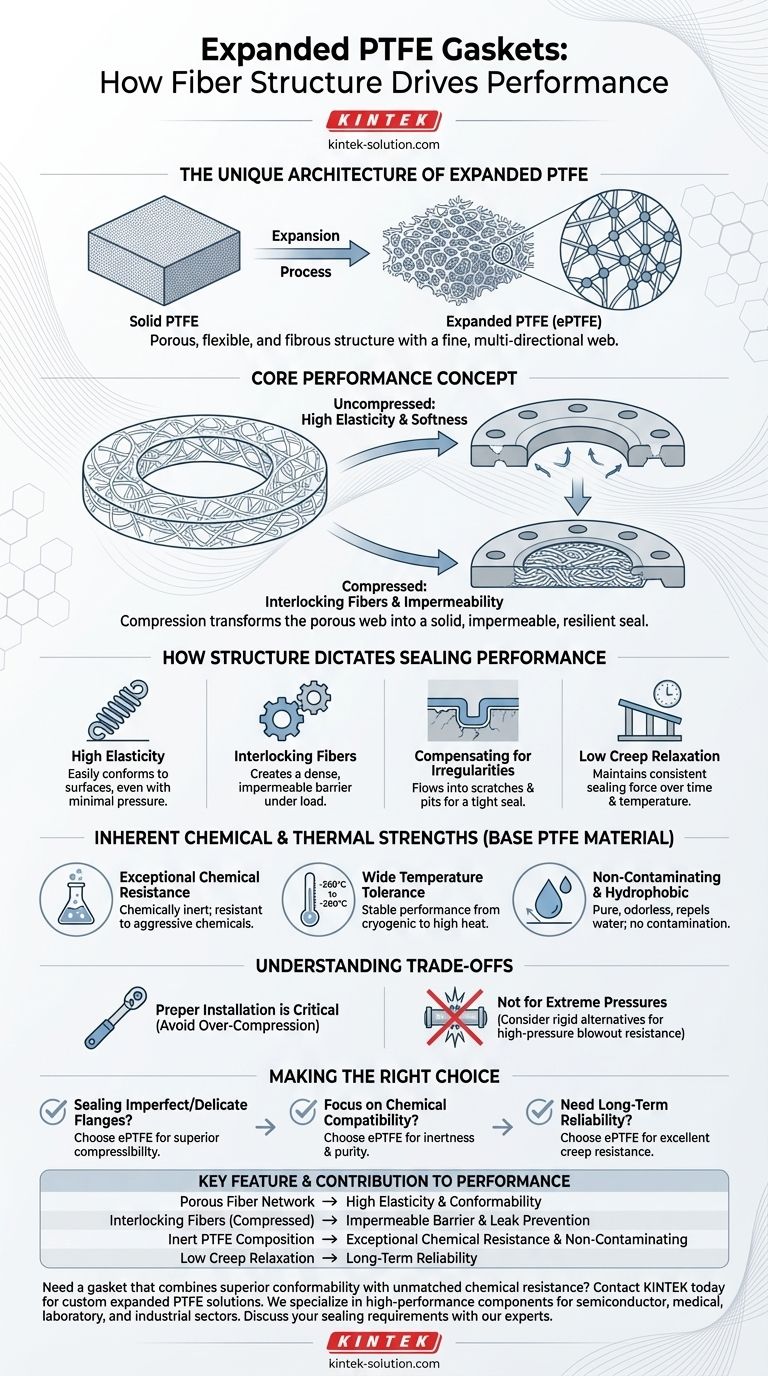

Architecture bidirectionnelle des fibres
- Le réseau dense de fibres orientées dans plusieurs directions crée une matrice résistante.
- État non comprimé :Les fibres restent séparées, ce qui leur confère une grande élasticité (50-60 % de compressibilité).
- État comprimé :Les fibres s'imbriquent pour former une structure solide et imperméable avec une compression de 15 à 25 %
- Ce comportement biphasé permet une réponse dynamique aux mouvements et aux vibrations de la bride.
-
Compensation des imperfections de surface
- La structure des fibres se conforme aux irrégularités de la surface (valeurs Ra jusqu'à 3,2 μm).
- Les fibres imbriquées redistribuent les contraintes localisées sur la surface du joint.
- Compense le gauchissement de la bride jusqu'à 0,5 mm/m du diamètre de la bride
- Maintient l'intégrité du joint malgré la déformation de la bride induite par les cycles thermiques
-
Avantages en termes de performances mécaniques
- Résistance à l'écoulement à froid :L'enchevêtrement des fibres empêche la migration du matériau sous une charge soutenue.
- Résistance au fluage :3 à 5 fois supérieure à celle du PTFE chargé à 20°C au-dessus de la température ambiante
- Performance de récupération : 85-95% de récupération de la forme après relâchement de la compression
- Capacité de pression :Convient aux systèmes jusqu'à 1500 psi en fonction de l'épaisseur.
-
Stabilité chimique et thermique
- Maintient la résistance chimique du PTFE vierge car aucun additif de traitement n'est utilisé.
- Résiste à une exposition continue à des températures allant de -200°C à +260°C
- Résiste à toutes les concentrations d'acides minéraux, d'acides organiques et de bases
- Imperméable aux attaques de solvants, y compris les cétones et les hydrocarbures chlorés.
-
Propriétés électriques et physiques
- La rigidité diélectrique reste >40kV/mm même après compression mécanique.
- Résistivité volumique >10^18 ohm-cm maintenue sur toute la plage de température
- La conductivité thermique de 0,25 W/mK assure une isolation efficace.
- L'hydrophobie empêche l'absorption d'eau (<0,01 % en poids).
Le processus de fabrication étire le PTFE pour créer cette microstructure unique, produisant un matériau qui combine les meilleures propriétés des joints flexibles et des joints rigides.Cela explique pourquoi les joints en PTFE expansé sont plus performants que les alternatives conventionnelles dans les applications nécessitant une fiabilité à long terme dans des conditions difficiles.
Tableau récapitulatif :
| Caractéristique | Avantages |
|---|---|
| Architecture bidirectionnelle des fibres | Offre une grande élasticité lorsqu'il n'est pas comprimé et une structure solide lorsqu'il est comprimé |
| Compensation des imperfections de surface | S'adapte aux irrégularités et maintient l'intégrité du joint sous contrainte |
| Performance mécanique | Résiste à l'écoulement à froid, au fluage et reprend sa forme de manière efficace. |
| Stabilité chimique et thermique | Résiste aux températures extrêmes et aux produits chimiques agressifs |
| Propriétés électriques | Maintien d'une rigidité diélectrique et d'une résistivité volumique élevées |
