En service dynamique, les joints en PTFE à ressort surpassent fondamentalement les joints élastomères dans les applications impliquant des températures extrêmes, des produits chimiques agressifs, des pressions élevées ou la nécessité d'une très faible friction. Alors que les joints élastomères reposent sur la mémoire du matériau pour la force d'étanchéité, qui se dégrade avec le temps, les joints en PTFE utilisent un ressort mécanique pour fournir une force constante et fiable, ce qui en fait le choix supérieur pour les systèmes exigeants et haute performance.
La différence fondamentale est simple : les joints élastomères sont une solution passive reposant sur des propriétés matérielles qui peuvent faire défaut, tandis que les joints en PTFE à ressort sont un système actif conçu pour des performances constantes là où les joints conventionnels ne peuvent survivre.
La différence fondamentale : Force mécanique contre mémoire du matériau
Pour comprendre l'écart de performance, vous devez d'abord comprendre comment chaque joint génère sa force d'étanchéité. Leurs mécanismes fondamentaux sont fondamentalement différents et dictent leurs cas d'utilisation idéaux.
Comment fonctionnent les joints élastomères
Les joints élastomères, tels que les joints toriques, fonctionnent en étant comprimés dans une gorge. Ils reposent entièrement sur l'élasticité inhérente du matériau, ou sa « mémoire », pour repousser contre les surfaces de contact et créer un joint.
Cette dépendance aux propriétés du matériau est également leur principale faiblesse dans les applications dynamiques. Avec le temps, des facteurs tels que la chaleur, l'exposition chimique et la compression soutenue amènent l'élastomère à perdre sa mémoire.
Ce phénomène est connu sous le nom de fluage (compression set), où le joint se déforme de façon permanente et ne peut plus exercer suffisamment de force pour empêcher les fuites.
Comment fonctionnent les joints en PTFE à ressort
Les joints à ressort sont un système en deux parties : une enveloppe usinée avec précision en PTFE à faible friction et un ressort d'actionnement interne.
Le ressort, et non le matériau de l'enveloppe, fournit la force d'étanchéité principale. Il exerce une charge radiale constante et uniforme sur les lèvres en PTFE, les forçant contre les surfaces d'étanchéité.
Cette conception découple la force d'étanchéité de la mémoire du matériau. Le ressort métallique est immunisé contre le vieillissement, la fragilisation et le fluage, garantissant une étanchéité fiable pendant toute la durée de vie du composant.
Avantages clés en matière de performance en service dynamique
Cette différence de conception fondamentale donne aux joints en PTFE à ressort un avantage décisif dans plusieurs domaines de performance critiques courants dans les systèmes dynamiques.
Surmonter la friction et le glissement-saut (slip-stick)
Le PTFE possède un coefficient de friction extrêmement faible. Cela réduit considérablement la traînée et la génération de chaleur dans les applications rotatives ou alternatives à grande vitesse.
De manière cruciale, cela élimine le glissement-saut (slip-stick), un phénomène où les joints élastomères à haute friction peuvent adhérer à la surface de contact, provoquant un mouvement saccadé et incontrôlé. Ceci est inacceptable dans les systèmes de précision.
Résistance chimique et thermique inégalée
Les enveloppes en PTFE sont pratiquement inertes à tous les produits chimiques industriels, solvants, acides et bases. Cela élimine le besoin de vérifications approfondies de compatibilité des fluides requises pour les élastomères, qui peuvent gonfler, durcir ou se dissoudre lorsqu'ils sont exposés au mauvais milieu.
Ces joints fonctionnent de manière fiable dans une plage de température exceptionnellement large, allant des conditions cryogéniques (-425°F / -254°C) jusqu'aux applications à haute chaleur (575°F / 302°C), où les élastomères deviendraient cassants ou se dégraderaient complètement.
Résistance au fluage et au vieillissement
Étant donné que le ressort métallique fournit la force, le joint est immunisé contre le fluage. Il maintient une charge d'étanchéité constante, que le système soit en mouvement ou qu'il soit resté statique pendant de longues périodes.
Cela empêche le mode de défaillance courant où un joint élastomère prend un faux pli et fuit au démarrage après une période d'inactivité.
Gestion des hautes pressions et vitesses
La force constante du ressort garantit que la lèvre d'étanchéité reste en contact ferme avec la surface de contact, même sous haute pression (plus de 30 000 psi) et à grande vitesse de surface.
Cette conception robuste empêche le joint d'être extrudé dans les jeux de dégagement, un point de défaillance courant pour les élastomères sous haute pression.
Comprendre les compromis
Le choix d'un joint à ressort est une décision d'ingénierie, et il est essentiel de comprendre les compromis pour faire le bon choix.
Coût et complexité
Les joints en PTFE à ressort sont des composants usinés avec précision. Ils sont intrinsèquement plus complexes et plus coûteux à fabriquer qu'un joint torique élastomère moulé standard.
Matériel et finition de surface
Bien que robustes, ces joints fonctionnent mieux avec des considérations matérielles spécifiques. La conception de la gorge et la finition de surface des composants de contact sont essentielles pour assurer une durée de vie longue et sans fuite. Ils sont généralement moins tolérants aux mauvaises conditions de surface qu'un élastomère souple.
Quand les élastomères sont le bon choix
Pour d'innombrables applications statiques ou dynamiques peu exigeantes avec des températures modérées, des fluides compatibles et des pressions faibles, un joint élastomère est souvent la solution la plus rentable et parfaitement adaptée. Leur valeur dans ces scénarios est incontestée.
Faire le bon choix pour votre application
Le processus de sélection doit être entièrement guidé par les exigences de performance et les risques de défaillance de votre système spécifique.
- Si votre objectif principal est la rentabilité dans un environnement standard : Un joint élastomère est le choix logique et le plus efficace.
- Si votre application implique des vitesses élevées ou nécessite une friction faible et constante : Les propriétés inhérentes d'un joint en PTFE à ressort sont essentielles pour prévenir le glissement-saut et l'usure.
- Si le joint sera exposé à des produits chimiques agressifs ou à des températures extrêmes : Un joint en PTFE à ressort est souvent la seule option fiable pour garantir l'intégrité du système.
- Si vous avez besoin d'une longue durée de service et d'une fiabilité après de longues périodes statiques : L'immunité du joint PTFE au fluage offre un avantage clair.
En fin de compte, le choix nécessite de dépasser le composant par défaut et de sélectionner le joint qui est véritablement conçu pour répondre aux exigences de votre système dynamique.
Tableau récapitulatif :
| Caractéristique | Joint en PTFE à ressort | Joint élastomère |
|---|---|---|
| Force d'étanchéité | Ressort mécanique constant | Élasticité du matériau (se dégrade) |
| Friction | Extrêmement faible, élimine le glissement-saut | Plus élevée, sujette au glissement-saut |
| Plage de température | -425°F à 575°F (-254°C à 302°C) | Limitée par le matériau |
| Résistance chimique | Excellente (Pratiquement inerte) | Variable, peut gonfler/durcir |
| Fluage (Compression Set) | Immunisé | Sujet à la défaillance |
| Performance haute pression | Excellente (>30 000 psi) | Limitée, sujette à l'extrusion |
Besoin d'un joint conçu pour un service dynamique exigeant ?
Si votre application implique des températures extrêmes, des produits chimiques agressifs, des pressions élevées ou nécessite une très faible friction, un joint élastomère standard pourrait ne pas suffire. KINTEK se spécialise dans la fabrication de composants en PTFE de précision, y compris des joints à ressort personnalisés, pour les secteurs des semi-conducteurs, du médical, du laboratoire et de l'industrie.
Nous fournissons des solutions d'étanchéité fiables qui offrent :
- Des performances à long terme dans les conditions les plus difficiles.
- Un fonctionnement constant et à faible friction pour les systèmes de précision.
- Une fabrication personnalisée, du prototype à la production en grand volume.
Ne laissez pas le risque de défaillance du joint compromettre l'intégrité de votre système. Contactez nos experts dès aujourd'hui pour discuter de vos besoins spécifiques et obtenir une solution conçue pour la performance.

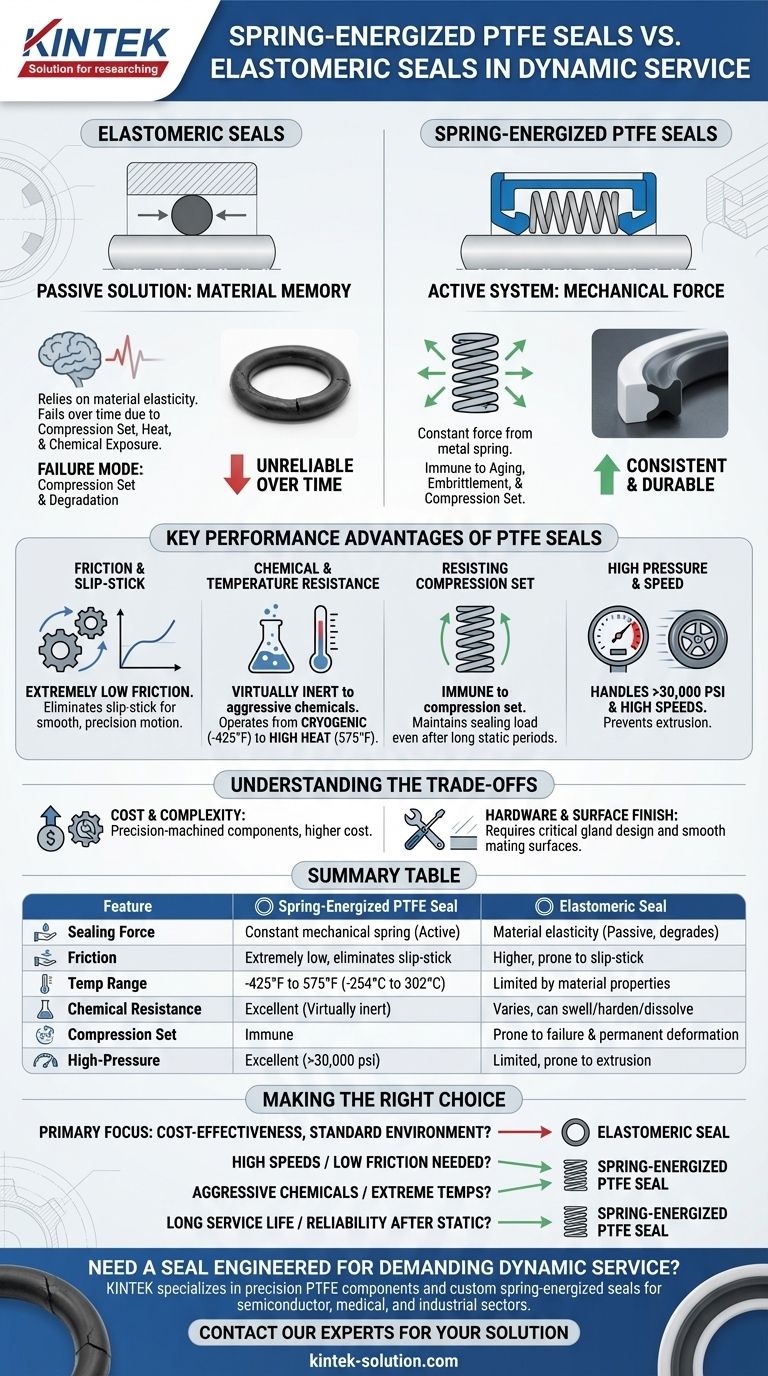

Guide Visuel
