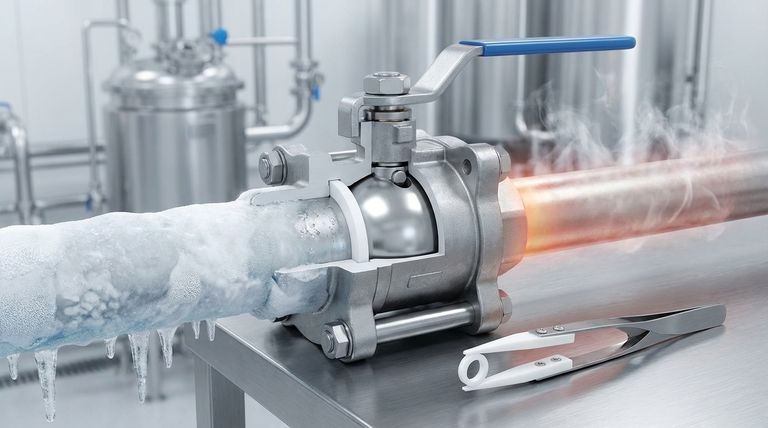

Les joints en PTFE sont largement utilisés dans les applications de vannes à boisseau sphérique en raison de leur résistance exceptionnelle à la température, généralement comprise entre -200°C et 260°C (-328°F et 500°F).Cette large gamme de températures leur permet de s'adapter à des environnements extrêmes, y compris les systèmes cryogéniques et les systèmes de vapeur à haute température.Toutefois, leurs performances peuvent être affectées par des facteurs tels que la pression, les cycles thermiques et les contraintes mécaniques, ce qui peut nécessiter des considérations supplémentaires dans des applications spécifiques.
Explication des points clés :
-
Plage de température standard
- Les joints en PTFE, y compris ceux utilisés dans les robinets à tournant sphérique, résistent généralement à des températures allant de -200°C à 260°C (-328°F à 500°F).
- Cette plage est étayée par de nombreuses références, qui soulignent la stabilité du PTFE dans les environnements cryogéniques et à haute température.
- Par exemple, joints en ptfe pour brides sont réputés pour leur fiabilité dans les secteurs de l'énergie et du traitement chimique en raison de leur polyvalence.
-
Considérations relatives à la limite supérieure
-
Bien que 260°C soit la limite supérieure communément citée, certaines sources font état d'une réduction des performances à proximité de ce seuil :
- Expansion thermique:A 210°C, le PTFE se dilate 10 fois plus que l'acier inoxydable, ce qui risque de provoquer des déformations dans les mécanismes de vannes.
- Fluage à froid:Une contrainte prolongée supérieure à 5 ksi (par exemple, dans les systèmes à haute pression) accélère le fluage, en particulier à proximité de la limite supérieure de température.
- Éviter les fluctuations soudaines de température (changements de >167°F), qui peuvent exacerber les problèmes de décompression.
-
Bien que 260°C soit la limite supérieure communément citée, certaines sources font état d'une réduction des performances à proximité de ce seuil :
-
Performance à la limite inférieure
- Le PTFE reste souple et fonctionnel jusqu'à -200°C ce qui le rend idéal pour les applications cryogéniques (par exemple, les systèmes GNL).
- Contrairement aux élastomères, le PTFE ne devient pas cassant à très basse température.
-
Facteurs spécifiques à l'application
- Dynamique de la vanne à bille:Le mouvement rotatif des vannes à bille peut générer une chaleur localisée ; le faible frottement du PTFE minimise ce phénomène, mais nécessite une surveillance à une température proche de 260°C.
- PTFE renforcé:Pour les pressions plus élevées ou les températures cycliques, le PTFE chargé (par exemple en verre ou en graphite) peut offrir une meilleure stabilité dimensionnelle.
-
Limites et alternatives
- Exposition aux radiations:Le PTFE se dégrade à des doses >1×10⁴ rads, ce qui limite son utilisation dans les applications nucléaires.
- Pour les températures supérieures à 260°C, des matériaux tels que le PEEK ou les joints en graphite sont préférables.
Conclusion pratique
Pour les applications de vannes à boisseau sphérique, les joints en PTFE constituent un choix robuste dans la plage de -200°C à 260°C, à condition que la pression et les cycles thermiques soient contrôlés.Vérifiez toujours les spécifications du fabricant pour les qualités spécifiques, car les additifs ou les charges peuvent modifier les performances.

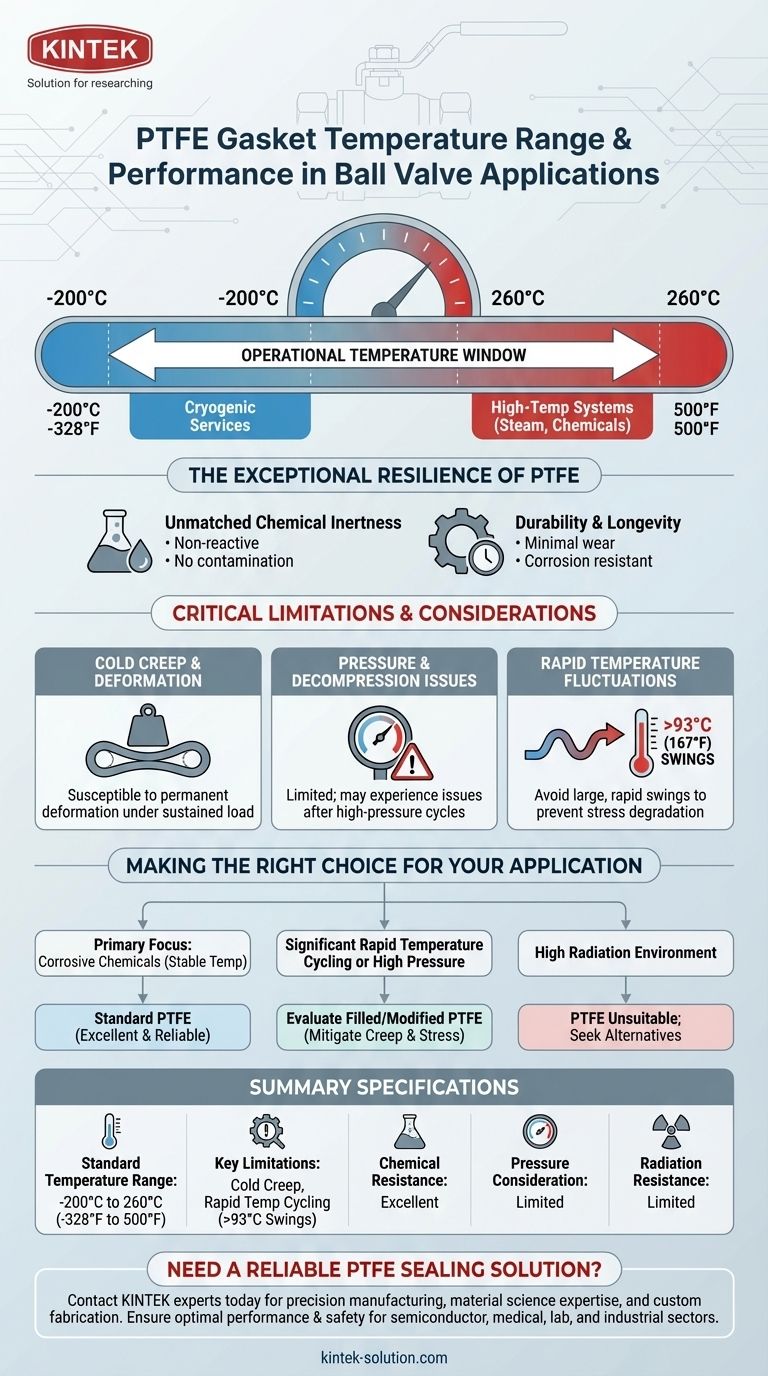

Tableau récapitulatif :
| Plage de température | Considérations sur les performances | Applications |
|---|---|---|
| De -200°C à 260°C | Stable, flexible, pas de fragilité | Cryogénique (GNL), vapeur à haute température |
| Près de 260°C | Risque de dilatation thermique, fluage à froid | Systèmes à haute température (pression de contrôle) |
| En dessous de -200°C | Maintien de l'intégrité | Environnements à très basse température |
| Au-delà de 260°C | Se dégrade ; envisager le PEEK/graphite | Nucléaire, chaleur extrême |
