La conception de pièces usinées en Téflon, ou PTFE, nécessite une approche fondamentalement différente de celle adoptée pour les métaux ou les plastiques plus durs. Sa combinaison unique de douceur, de dilatation thermique élevée et de tendance à se déformer sous pression signifie que les pratiques de conception standard peuvent entraîner une défaillance du composant. Une conception réussie doit tenir compte de manière proactive de ces caractéristiques du matériau dès le départ.
Le défi central dans la conception de pièces en Téflon est de gérer sa douceur inhérente et son taux élevé de dilatation thermique. Les conceptions réussies doivent compenser le fluage du matériau sous charge, les changements dimensionnels dus à la température et la flexibilité du matériau pendant le processus d'usinage lui-même.
Le Défi Principal : Les Propriétés Uniques du Téflon
Pour concevoir des pièces en Téflon efficaces, vous devez d'abord comprendre le comportement du matériau. Contrairement aux matériaux rigides, le Téflon est dynamique ; il bouge et change de forme en réponse à son environnement.
Comprendre le Fluage (Écoulement à Froid)
Le Téflon a tendance à se déformer lentement avec le temps lorsqu'il est soumis à une charge soutenue, un phénomène connu sous le nom de fluage ou d'écoulement à froid.
Même une pression constante modérée peut amener le matériau à changer de forme de façon permanente, ce qui représente un point de défaillance critique pour des applications telles que les joints et les garnitures.
Dilatation Thermique Élevée
Le Téflon se dilate et se contracte avec les changements de température beaucoup plus que la plupart des autres matériaux d'ingénierie, en particulier les métaux.
Une pièce conçue pour s'ajuster parfaitement à température ambiante peut devenir trop serrée ou trop lâche à sa température de fonctionnement, entraînant un grippage, des fuites ou une défaillance complète.
Douceur et Flexibilité d'Usinage
Le Téflon est un matériau très tendre. Pendant l'usinage, il peut facilement fléchir ou se comprimer sous la pression de l'outil de coupe.
Cela rend le maintien de tolérances serrées difficile et coûteux. Une conception qui exige une précision de type métallique est souvent irréalisable et ne tient pas compte de la flexibilité naturelle du matériau.
Principes de Conception Clés pour des Pièces en Téflon Fiables
Une pièce en Téflon réussie est celle qui est conçue avec les propriétés du matériau à l'esprit, et non contre elles. Les principes suivants sont essentiels.
Répartir les Charges Uniformément
Pour contrecarrer le fluage, vous devez éviter les points de contrainte concentrés. La stratégie principale consiste à répartir les charges mécaniques sur la plus grande surface possible.
Par exemple, lors de la conception d'un joint en Téflon, assurez-vous que la force de serrage est appliquée uniformément sur toute la face plutôt qu'en quelques points spécifiques.
Tenir Compte de la Dilatation Thermique
Votre conception doit s'adapter à toute la plage de température de fonctionnement de la pièce. Cela signifie souvent concevoir avec un jeu supplémentaire pour permettre au matériau de se dilater sans être contraint.
Ne pas le faire peut provoquer d'énormes contraintes internes, entraînant une déformation ou une défaillance de la pièce.
Spécifier des Tolérances Réalistes
Il est essentiel de spécifier les tolérances les plus lâches possibles qui permettront toujours à la pièce de fonctionner correctement.
Tenter d'atteindre des tolérances extrêmement serrées, semblables à celles des métaux, sur des pièces en Téflon augmente considérablement la difficulté et le coût de l'usinage, souvent sans aucun avantage réel en termes de performance.
Comprendre les Compromis
Concevoir avec du Téflon implique de trouver un équilibre entre ses avantages uniques et ses limites inhérentes. Comprendre ces compromis est essentiel pour éviter les pièges courants.
Utilisation Structurelle vs. Fonctionnelle
Le Téflon est un matériau exceptionnel pour son faible frottement et son inertie chimique, ce qui le rend idéal pour les joints, les paliers et les isolants.
Cependant, ce n'est pas un matériau structurel. Il ne doit jamais être utilisé pour supporter des charges concentrées importantes, car il se déformera inévitablement.
Performance vs. Coût
Le coût d'une pièce en Téflon usinée est fortement influencé par sa complexité et ses tolérances.
L'ajout de caractéristiques inutiles ou l'exigence de tolérances trop serrées peuvent augmenter le prix de façon exponentielle en raison du temps d'usinage plus long et des taux de rebut plus élevés. Demandez-vous toujours si ce niveau de précision est vraiment nécessaire pour l'application.
Faire le Bon Choix de Conception
Appliquez ces principes en fonction de la fonction principale de votre composant.
- Si votre objectif principal est l'étanchéité ou le jointage : Privilégiez une répartition uniforme de la pression sur la surface d'étanchéité pour éviter le fluage et assurer un joint durable et efficace.
- Si votre objectif principal est un palier ou une bague à faible frottement : Concevez pour des charges faibles et uniformément réparties et soyez particulièrement attentif à la dilatation thermique qui pourrait provoquer le grippage de la pièce dans son logement.
- Si votre objectif principal est l'isolation électrique : Assurez-vous que la conception permet la dilatation et la contraction thermiques qui pourraient autrement exercer une contrainte sur les connecteurs délicats ou les composants environnants.
En concevant en tenant compte des propriétés uniques du Téflon, vous pouvez tirer parti de ses avantages distincts pour créer des composants exceptionnellement fiables et performants.
Tableau Récapitulatif :
| Défi de Conception | Principe Clé | Exemple d'Application |
|---|---|---|
| Fluage (Écoulement à Froid) | Répartir les charges uniformément sur de grandes surfaces | Joints, Garnitures |
| Dilatation Thermique Élevée | Concevoir avec un jeu supplémentaire pour les changements de température | Bagues, Isolants |
| Douceur et Usinage | Spécifier les tolérances fonctionnelles les plus lâches | Paliers, Verrerie de laboratoire |
| Limitation Structurelle | Utiliser pour la fonction, et non pour supporter des charges concentrées | Doublures, Composants |
Prêt à concevoir des composants en Téflon fiables ?
KINTEK se spécialise dans la fabrication de pièces en PTFE de précision (joints, revêtements, verrerie de laboratoire, et plus) pour les secteurs des semi-conducteurs, médical, laboratoire et industriel. Notre expertise en fabrication sur mesure — des prototypes aux commandes à haut volume — garantit que vos conceptions tiennent compte des propriétés uniques du Téflon, évitant ainsi les défaillances et maximisant les performances.
Contactez notre équipe d'ingénieurs dès aujourd'hui pour discuter de votre projet et obtenir un devis.

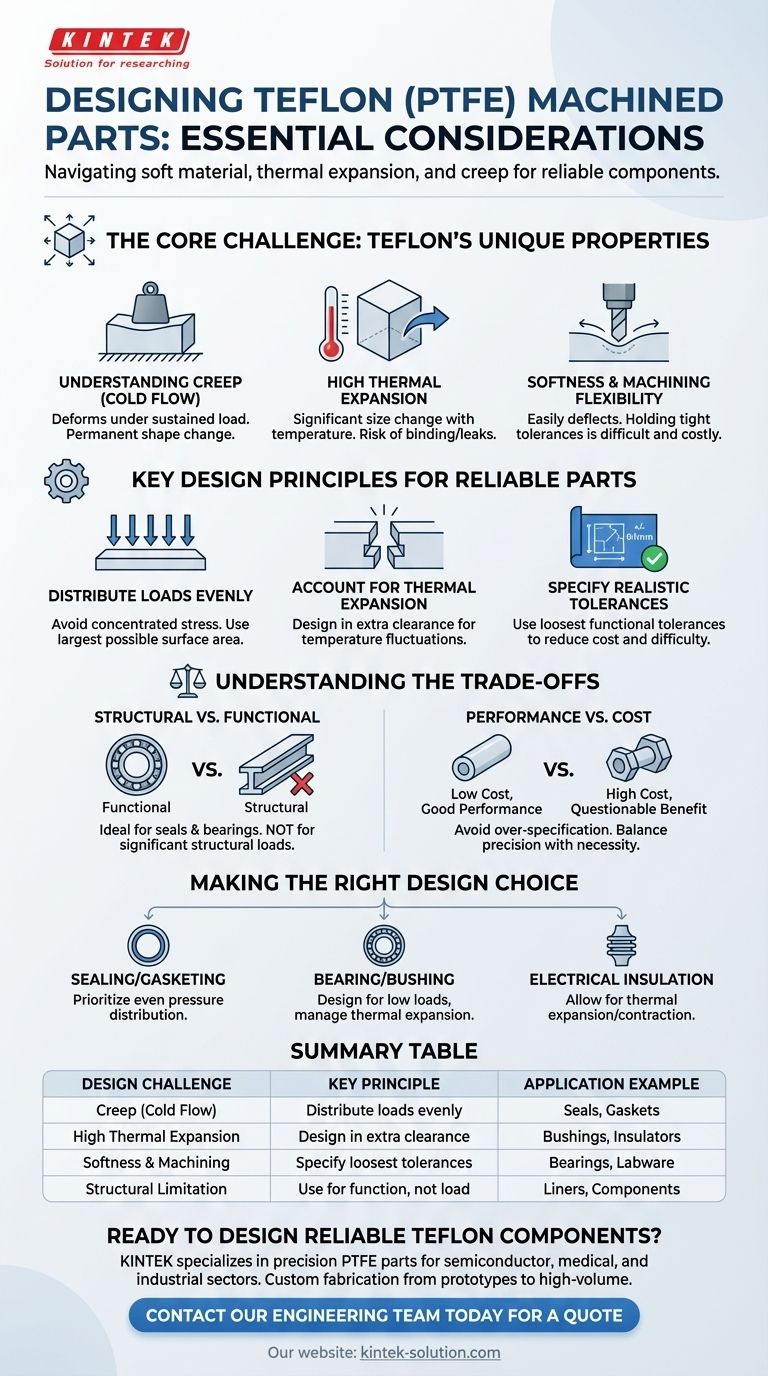

Guide Visuel
