Dans le monde exigeant de l'aérospatiale, la défaillance des composants n'est pas une option. Les joints à ressort en PTFE sont une pierre angulaire de la fiabilité des systèmes, offrant une combinaison unique de résilience des matériaux et de conception mécanique. Ils offrent des performances exceptionnelles sur de vastes plages de température et de pression, résistent aux produits chimiques agressifs et maintiennent leur intégrité dans le vide de l'espace, ce qui les rend indispensables pour les systèmes de vol critiques.
Le véritable avantage d'un joint à ressort en PTFE n'est pas seulement le matériau lui-même, mais la synergie entre la chemise en PTFE durable et son ressort interne. Cette combinaison crée un joint « actif » qui s'adapte constamment à la pression, à la température et à l'usure, assurant une barrière fiable là où les joints conventionnels échoueraient inévitablement.
Pourquoi les joints standard sont insuffisants dans l'aérospatiale
Les joints élastomères traditionnels, tels que les joints toriques, sont souvent inadéquats pour les exigences sévères des applications aérospatiales et de défense. L'environnement opérationnel pousse les matériaux bien au-delà de leurs limites normales.
Le défi des températures extrêmes
Les aéronefs fonctionnent dans un monde d'extrêmes thermiques, allant des températures cryogéniques en haute altitude à la chaleur intense générée par les moteurs et la friction. Les élastomères standard deviennent cassants dans le froid et se dégradent dans la chaleur, ce qui leur fait perdre leur force de serrage et entraîner une défaillance.
Le problème des fluides agressifs
Les systèmes aérospatiaux reposent sur une multitude de produits chimiques agressifs, notamment des fluides hydrauliques, du carburéacteur et des agents de dégivrage. Ces substances peuvent provoquer le gonflement, l'assouplissement ou la dissolution de nombreux matériaux d'étanchéité, entraînant des fuites et une contamination du système.
La double menace de la haute pression et du vide
Les joints doivent fonctionner parfaitement sous l'actionnement hydraulique à haute pression et dans les conditions de quasi-vide de l'espace extra-atmosphérique. Un joint standard peut être expulsé de sa gorge sous pression ou ne pas assurer l'étanchéité du tout lorsqu'aucune pression n'est présente pour l'activer.
L'ingénierie d'un joint à ressort en PTFE
La conception d'un joint à ressort répond directement aux défaillances des joints conventionnels. Il s'agit d'un système en deux parties où chaque composant résout un problème spécifique.
La chemise en PTFE : une barrière contre les extrêmes
La chemise d'étanchéité extérieure est usinée avec précision à partir d'un composé de polytétrafluoroéthylène (PTFE). Ce matériau offre les principaux avantages de l'inertie chimique, d'un coefficient de friction extrêmement faible et d'une vaste plage de température de fonctionnement. Il forme une barrière durable qui ne se dégrade pas lorsqu'elle est exposée à des fluides agressifs ou à un froid et une chaleur extrêmes.
Le ressort d'activation : le cœur de la fiabilité
À l'intérieur de la chemise en PTFE se trouve un ressort métallique résistant à la corrosion. C'est « l'activateur » et il fournit une charge constante et uniforme contre les surfaces d'étanchéité. Cette force mécanique assure une étanchéité même à de très basses pressions ou lorsque la chemise en PTFE se contracte dans le froid extrême, une condition où un joint torique standard fuirait. Il compense également l'usure du matériau sur la longue durée de vie du joint.
Usinage de précision pour des ajustements critiques
Contrairement aux joints élastomères moulés, les joints à ressort en PTFE sont usinés selon des spécifications exactes. Cela permet des tolérances serrées et des conceptions optimisées pour des applications spécifiques, des jambes de train d'atterrissage aux vannes du système de carburant, assurant un ajustement parfait et des performances fiables.
Comprendre les compromis et les considérations
Bien que très efficaces, les joints à ressort en PTFE sont une solution spécialisée. Comprendre leurs limites est essentiel pour une application correcte.
Coût initial plus élevé
Ce sont des composants de haute performance, conçus avec précision. Leur coût initial est nettement supérieur à celui d'un simple joint torique élastomère. Cependant, ce coût est souvent justifié par leur fiabilité et leur longue durée de vie, ce qui permet d'éviter des coûts de maintenance et des pannes de système coûteuses.
Sensibilité à l'installation
La rigidité de la chemise en PTFE et la nature précise du joint signifient que l'installation nécessite des précautions. Les rayures sur la surface d'étanchéité ou une mauvaise manipulation peuvent compromettre les performances. Le respect des directives du fabricant pour l'installation est essentiel.
La sélection du matériau et du ressort est cruciale
« Joint à ressort en PTFE » est une catégorie, pas un produit unique. Le mélange spécifique du composé de PTFE et le type de ressort métallique doivent être soigneusement sélectionnés en fonction des exigences chimiques, thermiques et de pression uniques de l'application. Une inadéquation peut entraîner des performances sous-optimales.
Faire le bon choix pour votre système
Le choix d'une solution d'étanchéité nécessite une compréhension claire de votre objectif d'ingénierie principal. La conception d'un joint à ressort en PTFE offre des avantages distincts pour différentes priorités.
- Si votre objectif principal est la fiabilité dans des températures extrêmes : Le ressort d'activation est crucial car il compense la dilatation et la contraction thermiques, maintenant l'étanchéité là où les élastomères échoueraient.
- Si votre objectif principal est la compatibilité chimique : L'inertie inhérente de la chemise en PTFE en fait le choix par défaut pour les systèmes exposés à des fluides hydrauliques agressifs, des carburants et des agents corrosifs.
- Si votre objectif principal est la performance dynamique et à faible friction : Le coefficient de friction exceptionnellement bas du PTFE empêche le comportement de glissement-saut et réduit l'usure dans les composants mobiles critiques tels que les actionneurs de commande de vol.
En comprenant cette synergie entre le matériau et la mécanique, les ingénieurs peuvent spécifier en toute confiance une solution d'étanchéité conçue pour les exigences intransigeantes de l'aérospatiale.
Tableau récapitulatif :
| Avantage clé | Importance pour l'aérospatiale |
|---|---|
| Résistance aux températures extrêmes | Fonctionne de manière fiable du froid cryogénique à la chaleur intense, là où les joints standard échouent. |
| Inertie chimique supérieure | Résiste à la dégradation par les fluides hydrauliques, le carburéacteur et autres produits chimiques agressifs. |
| Performance haute pression et vide | Le ressort interne assure une étanchéité constante sous haute pression et dans le vide de l'espace. |
| Faible friction et longue durée de vie | Réduit l'usure dans les applications dynamiques telles que les actionneurs de commande de vol, prolongeant la vie des composants. |
Concevez une fiabilité sans compromis avec KINTEK
Lorsqu'une défaillance n'est pas une option, faites confiance à la précision des joints à ressort en PTFE de KINTEK. Nous sommes spécialisés dans la fabrication de composants en PTFE haute performance — y compris des joints personnalisés, des revêtements et de la verrerie de laboratoire — pour les secteurs des semi-conducteurs, du médical, du laboratoire et de l'industrie. Notre expertise garantit que vos systèmes aérospatiaux sont protégés contre les températures extrêmes, les produits chimiques agressifs et les conditions de vide.
Nous privilégions la production de précision et offrons la fabrication sur mesure, du prototype aux commandes à haut volume, adaptées aux exigences spécifiques de votre application.
Contactez KINTEK dès aujourd'hui pour discuter de votre projet et découvrir comment nos solutions d'étanchéité peuvent améliorer la sécurité et la performance de vos systèmes critiques.

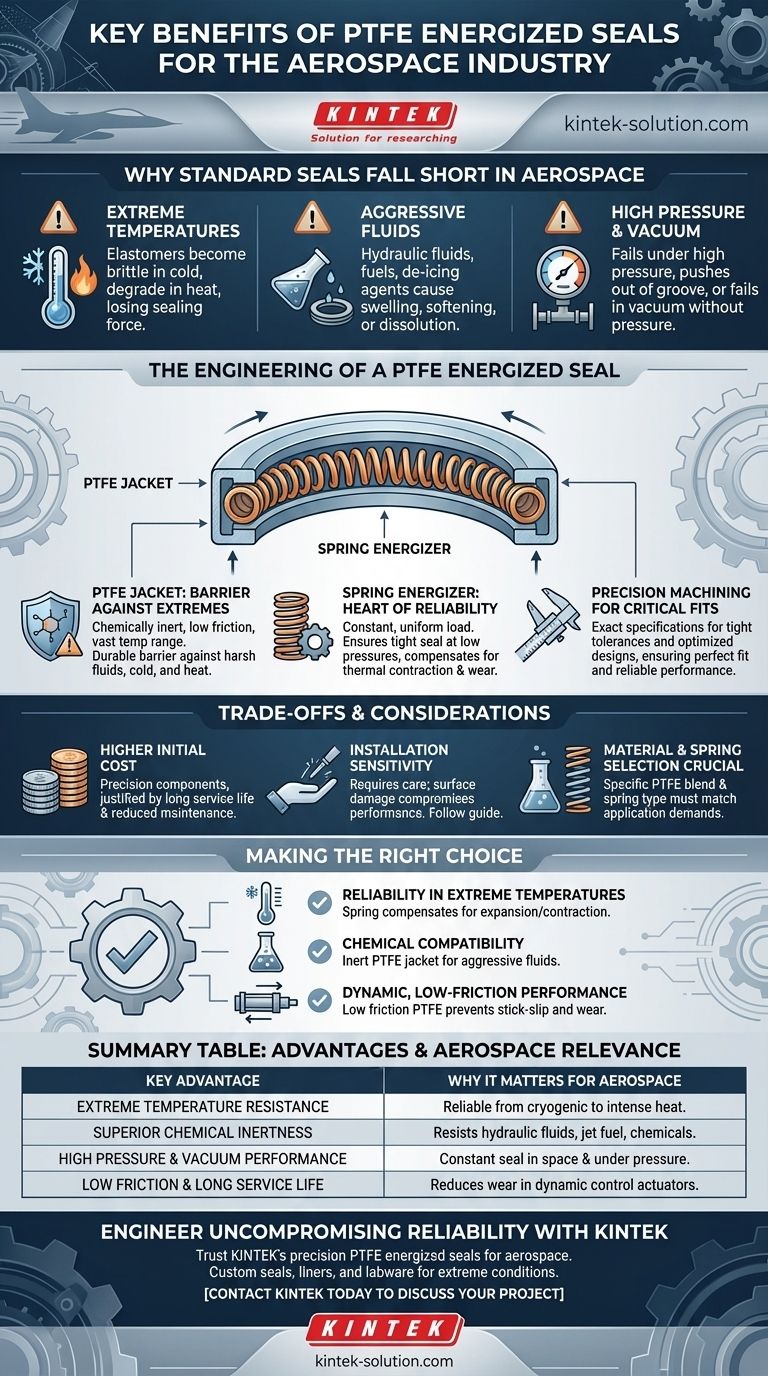

Guide Visuel
