La meilleure pratique pour installer une tresse de presse-étoupe en Téflon est un processus précis et méthodique axé sur la propreté et la compression correcte. Cela implique de nettoyer méticuleusement la boîte à garniture, de couper avec précision chaque bague de tresse, de les installer une par une avec des joints décalés, et de serrer le presse-étoupe juste assez pour contrôler les fuites sans étrangler l'arbre.
L'objectif principal de l'installation de la tresse de presse-étoupe n'est pas d'éliminer complètement les fuites par la force brute, mais de créer un joint dynamique qui permet une fuite minimale et contrôlée pour la lubrification. Le serrage excessif est la cause la plus fréquente de défaillance prématurée de la tresse et de l'équipement.
La phase préparatoire : Préparer le terrain pour le succès
Une bonne préparation est responsable de plus de la moitié d'une installation réussie. Ignorer ces étapes garantit que même la tresse de la plus haute qualité échouera prématurément.
### Inspection de l'équipement
Avant de retirer l'ancienne tresse, inspectez soigneusement la pompe ou la vanne. Vérifiez s'il y a des fuites existantes, un faux-rond de l'arbre ou une usure des roulements. Une nouvelle tresse ne peut pas corriger des problèmes mécaniques sous-jacents.
### Nettoyage approfondi de la boîte à garniture
Une fois l'ancienne tresse retirée, la boîte à garniture et l'arbre doivent être nettoyés complètement. Tout résidu, tartre ou grain restant provoquera un mauvais positionnement de la nouvelle tresse et pourrait rayer l'arbre.
### Examen de l'état de l'arbre et de la boîte
Inspectez l'arbre ou la tige pour détecter toute rayure, piqûre ou corrosion. Une surface endommagée déchiquètera rapidement la nouvelle tresse. De même, vérifiez l'intérieur de la boîte à garniture pour détecter toute usure ou dommage qui pourrait compromettre le joint.
Le processus d'installation : Un guide étape par étape
La précision et la patience lors de l'installation elle-même sont cruciales. Se précipiter dans cette étape entraînera des retouches et des temps d'arrêt inutiles.
### Coupe précise des bagues de tresse
Chaque bague de tresse doit être coupée à la longueur exacte requise. Utilisez un coupe-tresse dédié et un mandrin du même diamètre exact que l'arbre pour assurer une coupe d'about propre et droite. Les coupes inclinées ou « en biseau » ne sont pas recommandées pour la plupart des applications.
### Installation de chaque bague individuellement

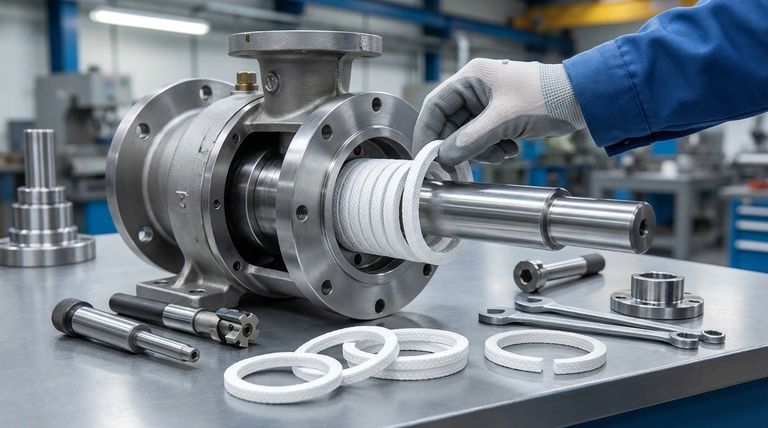

N'installez jamais la tresse en une seule longue spirale. Chaque bague pré-coupée doit être installée individuellement. Ouvrez la bague par un mouvement de torsion pour éviter d'endommager sa structure, placez-la sur l'arbre et asseyez-la fermement au fond de la boîte à garniture à l'aide d'un outil de tassage ou d'une bague fendue.
### Décalage des joints des bagues
Installez les bagues suivantes une par une, en vous assurant que le joint de chaque nouvelle bague est décalé d'au moins 90 degrés par rapport à la précédente. Ce décalage empêche la formation d'un chemin de fuite direct le long de l'arbre.
### Séquence de serrage initiale
Une fois la dernière bague installée, abaissez le presse-étoupe uniformément. Serrez les écrous à la main d'abord. Ensuite, utilisez une clé pour serrer chaque écrou d'un ou deux pans à la fois, en alternant entre eux pour vous assurer que le presse-étoupe reste parallèle à la face de la boîte à garniture.
Pièges courants à éviter
La différence entre un joint durable et une panne rapide réside souvent dans l'évitement de quelques erreurs courantes.
### Les dangers du serrage excessif
C'est l'erreur la plus critique. Une sur-compression empêche la tresse de recevoir la lubrification nécessaire du fluide de procédé, provoquant sa surchauffe et son durcissement. Cela conduit à une surface de tresse vitrifiée, à un arbre rayé et, finalement, à une fuite catastrophique.
### Utilisation d'une tresse de taille incorrecte
Utiliser une tresse dont la section transversale est trop petite rendra impossible l'obtention d'un joint approprié. Une tresse trop grande sera difficile à installer et générera une friction et une chaleur excessives une fois comprimée.
### Oublier la période de rodage
Une tresse nouvellement installée nécessite une courte période de rodage. Démarrez l'équipement et autorisez un taux de fuite généreux. Serrez progressivement les écrous du presse-étoupe par petits incréments (par exemple, un sixième de tour) au cours de la première heure de fonctionnement jusqu'à ce que la fuite soit réduite à un taux de goutte à goutte contrôlé adapté à la lubrification.
Faire le bon choix pour votre objectif
Votre approche de l'installation peut être affinée en fonction de votre objectif principal pour l'équipement.
- Si votre objectif principal est la longévité maximale de l'équipement : Privilégiez un nettoyage méticuleux et une inspection approfondie de l'arbre et de la boîte à garniture avant de commencer.
- Si votre objectif principal est un fonctionnement sans fuite : Résistez à l'envie de trop serrer au démarrage ; engagez-vous plutôt dans une période de rodage et d'ajustement patiente pour atteindre un taux de goutte stable et minimal.
- Si votre objectif principal est l'efficacité opérationnelle : Investissez dans des outils de coupe précis et des mandrins de dimensionnement pour vous assurer que chaque bague est parfaite, permettant une installation plus rapide et plus fiable à chaque fois.
En fin de compte, une installation réussie transforme la tresse de presse-étoupe en Téflon d'un simple composant en un système d'étanchéité haute performance et fiable.
Tableau récapitulatif :
| Étape de la meilleure pratique | Action clé | Piège courant à éviter |
|---|---|---|
| Préparation | Nettoyer soigneusement la boîte à garniture et inspecter l'arbre pour détecter tout dommage. | Installer la tresse sur des résidus anciens ou un arbre rayé. |
| Coupe des bagues | Utiliser un mandrin et un coupe-tresse pour des coupes d'about précises et droites. | Utiliser des coupes inclinées ou un dimensionnement incorrect. |
| Installation | Installer les bagues individuellement, en décalant les joints de 90 degrés ou plus. | Installer en une seule longue spirale ou en alignant les joints. |
| Serrage | Serrer le presse-étoupe uniformément et progressivement, en commençant à la main. | Serrage excessif, provoquant surchauffe et défaillance. |
| Rodage | Autoriser une fuite généreuse au démarrage, puis réduire progressivement à un goutte-à-goutte. | S'attendre à un joint complètement sec immédiatement. |
Besoin d'une solution d'étanchéité PTFE fiable ?
Une installation correcte est essentielle, mais elle commence par des composants PTFE de haute qualité, fabriqués avec précision. KINTEK se spécialise dans les joints PTFE personnalisés, les tresses de presse-étoupe et la verrerie de laboratoire pour les secteurs des semi-conducteurs, médical, laboratoire et industriel. Que vous ayez besoin de prototypes ou de commandes en grand volume, notre engagement envers la précision garantit un ajustement parfait et des performances supérieures.
Contactez KINTEB dès aujourd'hui pour discuter de votre application spécifique et obtenir un devis pour des composants PTFE durables et fabriqués sur mesure.

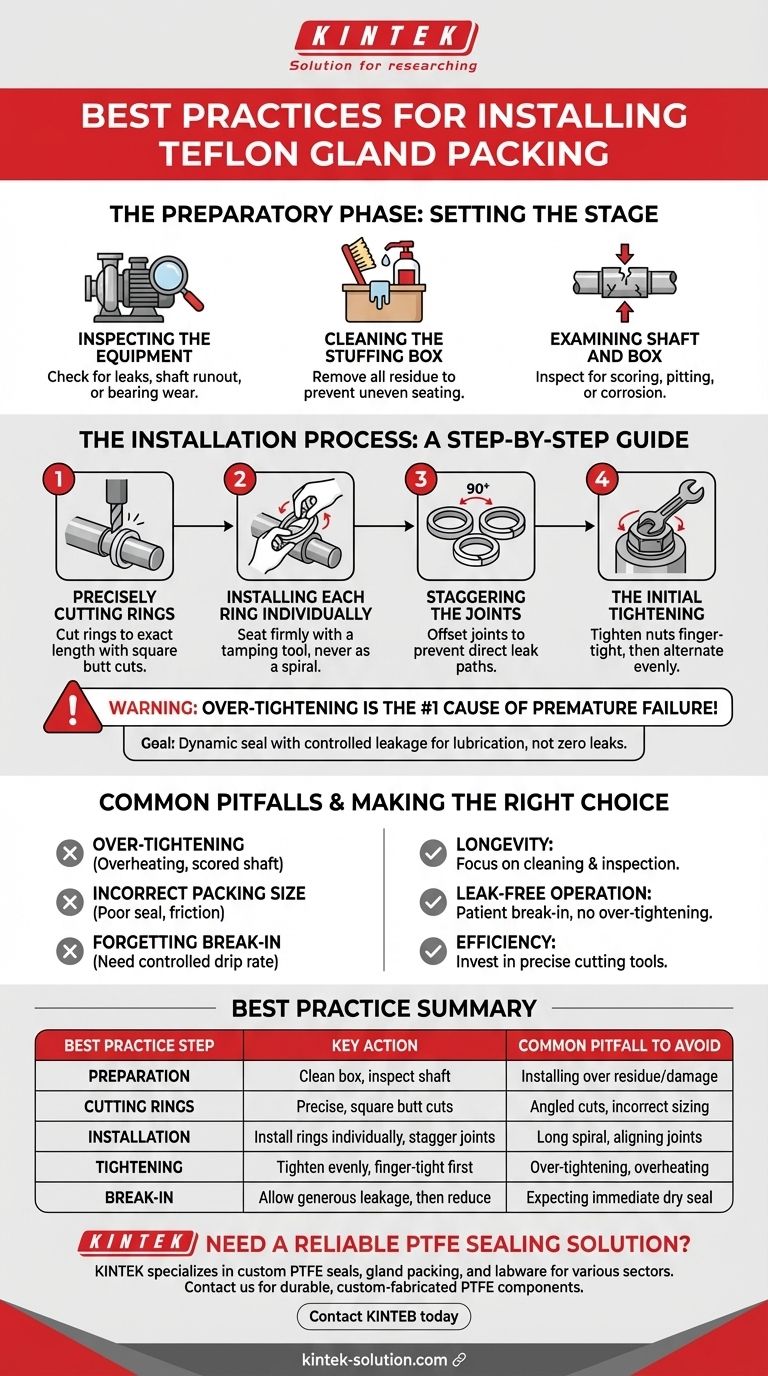

Guide Visuel
