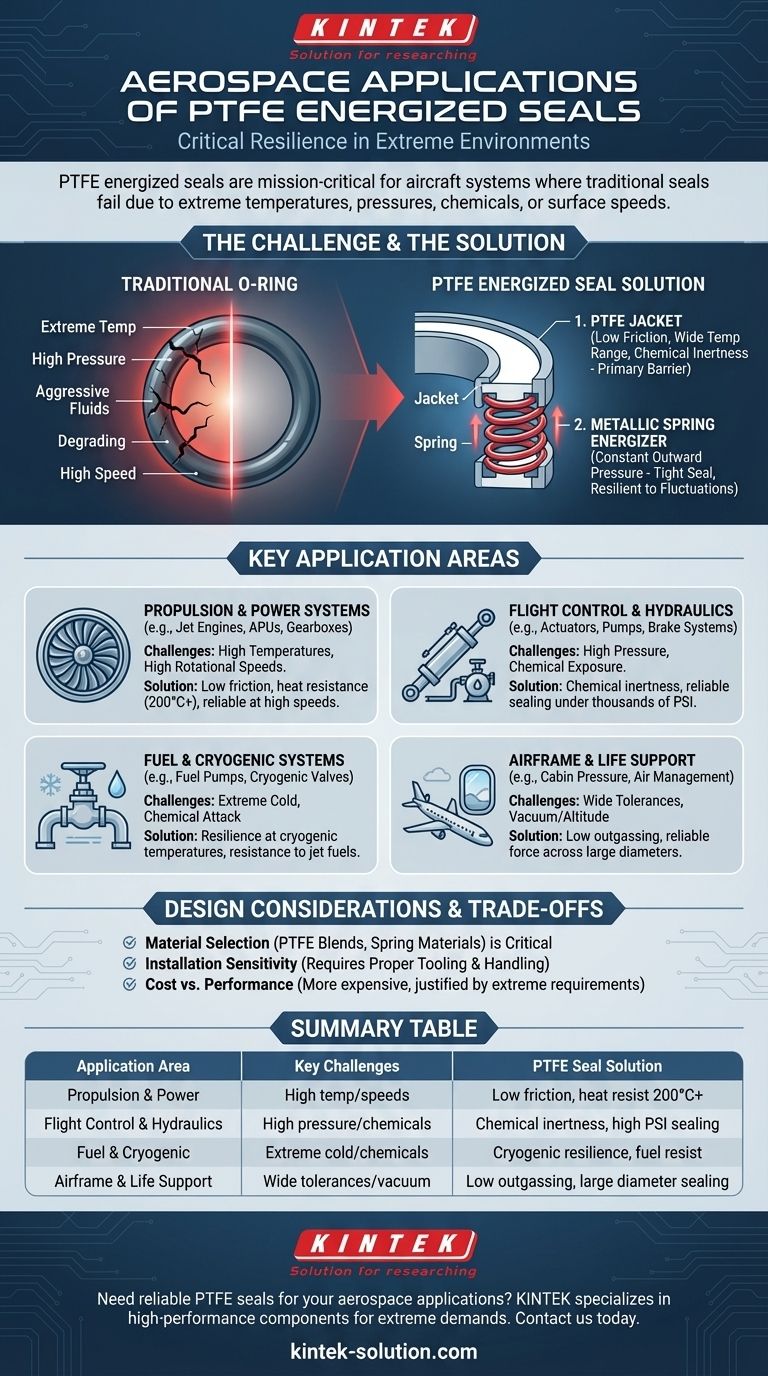

En ingénierie aérospatiale, les joints à ressort en PTFE sont des composants essentiels présents dans presque tous les systèmes d'aéronefs majeurs, de la propulsion aux commandes de vol, en passant par le carburant et les systèmes de survie. Ils sont spécifiés pour des applications critiques où la défaillance d'un composant n'est pas une option, notamment les joints de turbine de moteurs à réaction, les actionneurs hydrauliques de commandes de vol, les pompes à carburant et les conduites de propulsion cryogéniques.
La raison principale de leur utilisation généralisée n'est pas la simplicité, mais la résilience. Les joints à ressort en PTFE sont choisis spécifiquement pour les applications où les joints élastomères traditionnels comme les joints toriques échoueraient en raison de températures extrêmes, de hautes pressions, de produits chimiques agressifs ou de vitesses de surface élevées.
Le Défi : L'Étanchéité dans les Environnements Extrêmes
Les systèmes aérospatiaux fonctionnent aux limites de la science des matériaux. Un joint sur une jambe de train d'atterrissage doit fonctionner parfaitement à -50°C après des heures à haute altitude, tandis qu'un joint de turbine peut atteindre des températures dépassant 200°C.
Le Problème des Joints Traditionnels
Les joints élastomères standard (comme les joints toriques en nitrile ou Viton™) sont excellents pour de nombreuses tâches, mais ils présentent des limites. Ils peuvent devenir cassants à très basse température, se dégrader à haute température, et gonfler ou se désagréger lorsqu'ils sont exposés à des carburants d'avion agressifs et à des fluides hydrauliques.
La Solution du Joint à Ressort en PTFE
La conception de ce joint surmonte ces problèmes en combinant deux éléments clés :
-
Une Chemise en PTFE : Le polytétrafluoroéthylène (PTFE) est un polymère connu pour son coefficient de friction extrêmement faible, sa large plage de températures de fonctionnement et son inertie chimique quasi universelle. Cette chemise forme la barrière d'étanchéité principale.
-
Un Ressort Métallique : La chemise en PTFE est rigide, elle a donc besoin d'aide pour maintenir une force d'étanchéité positive. Un ressort métallique à l'intérieur de la chemise fournit cette pression externe constante, assurant une étanchéité parfaite même à basse pression, lors des fluctuations de température ou sur des surfaces de matériel légèrement imparfaites.
Ventilation des Domaines d'Application Clés
Les joints à ressort en PTFE se trouvent dans tout l'aéronef, segmentés par le problème spécifique qu'ils résolvent.
Systèmes de Propulsion et d'Énergie
Ces systèmes sont définis par des températures élevées et des vitesses de rotation élevées. Les applications comprennent les moteurs à réaction, les unités d'alimentation auxiliaire (APU), les démarreurs et les boîtes de vitesses.
Les joints en PTFE sont utilisés ici comme joints de compresseur et de turbine, ainsi que dans les conduites de refroidissement et de carburant du moteur. La chemise en PTFE à faible friction peut supporter des vitesses de surface supérieures à 100 m/s, tandis que l'ensemble résiste à la chaleur intense rayonnant du cœur du moteur.
Systèmes de Commande de Vol et Hydrauliques
Ces systèmes reposent sur un fluide hydraulique à haute pression pour déplacer les surfaces de contrôle. Les applications clés comprennent les actionneurs pour volets et trains d'atterrissage, les pompes hydrauliques et les systèmes de freinage.
Ici, l'inertie chimique du joint est primordiale, empêchant la dégradation par les fluides hydrauliques agressifs. Le ressort assure une étanchéité sans fuite sous des milliers de PSI, offrant la fiabilité nécessaire pour les commandes de vol primaires.
Systèmes de Carburant et Cryogéniques
La manipulation du carburant d'avion et des ergols cryogéniques présente un double défi : l'exposition chimique et le froid extrême. Les applications comprennent les pompes à carburant, les injecteurs, les raccords rapides et les vannes cryogéniques.
La résistance du PTFE à l'attaque chimique est essentielle pour sceller le carburant d'avion. Pour les applications cryogéniques, le ressort métallique reste résilient à des températures qui feraient éclater les élastomères, assurant une étanchéité parfaite pour l'oxygène liquide ou l'hydrogène.
Systèmes de Structure et de Survie
Ces applications impliquent souvent l'étanchéité de grands diamètres avec des différentiels de pression importants. On les trouve dans les systèmes de gestion de l'air et les systèmes de contrôle de la pression de cabine.
Le ressort fournit une force d'étanchéité fiable sur de larges tolérances de matériel typiques des grands composants de structure. De plus, les faibles propriétés de dégazage du PTFE sont cruciales pour maintenir la pureté de l'air et fonctionner dans le vide des hautes altitudes.
Comprendre les Compromis de Conception
Bien que très performants, les joints à ressort en PTFE ne sont pas une solution universelle. Ce sont des composants spécialisés avec des considérations spécifiques.
La Sélection des Matériaux est Essentielle
La chemise en « PTFE » est souvent un mélange de matériaux. Des charges telles que le carbone, le graphite ou le verre sont ajoutées pour améliorer la résistance à l'usure et réduire le fluage, mais elles peuvent modifier la compatibilité chimique ou les propriétés de friction. Le matériau du ressort (par exemple, acier inoxydable, Elgiloy™) doit également être choisi en fonction de la température et de l'environnement corrosif.
Sensibilité à l'Installation
La chemise en PTFE est un plastique relativement souple qui peut être rayé ou entaillé pendant l'installation. Une lèvre d'étanchéité endommagée peut créer un chemin de fuite, donc des outils appropriés et une manipulation prudente sont essentiels pour une étanchéité fiable.
Coût vs. Performance
Ce sont des joints complexes à plusieurs composants et sont nettement plus coûteux qu'un simple joint torique. Leur utilisation n'est justifiée que lorsque les exigences de performance en matière de température, de pression, de vitesse ou de résistance chimique dépassent les capacités d'une solution moins coûteuse.
Faire le Bon Choix pour Votre Application
La sélection du joint correct nécessite de faire correspondre ses propriétés au défi principal de l'application.
- Si votre défi principal est la plage de température extrême : Un joint à ressort en PTFE est idéal pour les applications allant des carburants cryogéniques (-53°C) aux composants chauds du moteur (+177°C et plus).
- Si votre défi principal est la vitesse de surface élevée : Choisissez une conception avec un composé de PTFE à faible friction pour gérer l'accumulation de chaleur dans les applications dynamiques telles que les boîtes de vitesses ou les arbres de turbine.
- Si votre défi principal est la compatibilité chimique : L'inertie inhérente du PTFE en fait le choix par défaut pour sceller les carburants d'avion agressifs, les fluides hydrauliques et les agents de dégivrage.
- Si votre défi principal est la basse pression ou le vide : Assurez-vous que le ressort est suffisamment robuste pour fournir une force d'étanchéité positive lorsque la pression du système n'est pas disponible pour aider.
En comprenant ces principes fondamentaux, vous pouvez spécifier avec confiance une solution d'étanchéité qui garantit à la fois la performance et la sécurité dans l'environnement aérospatial exigeant.
Tableau Récapitulatif :
| Domaine d'Application | Défis Clés | Solution de Joint PTFE |
|---|---|---|
| Systèmes de Propulsion et d'Énergie | Températures élevées, vitesses élevées | Faible friction, résistance à la chaleur jusqu'à 200°C+ |
| Systèmes de Commande de Vol et Hydrauliques | Haute pression, exposition chimique | Inertie chimique, étanchéité fiable sous des milliers de PSI |
| Systèmes de Carburant et Cryogéniques | Froid extrême, attaque chimique | Résilience aux températures cryogéniques, résistance aux carburants d'avion |
| Structure et Survie | Larges tolérances, vide/altitude | Faible dégazage, force d'étanchéité fiable sur de grands diamètres |
