Pour installer correctement un joint en PTFE, vous devez exécuter un processus systématique qui comprend une préparation de surface méticuleuse, une manipulation et un alignement soignés du joint, et l'application précise d'une force de serrage uniforme. Ceci est réalisé en suivant une séquence de serrage des boulons spécifique en plusieurs étapes pour obtenir un joint durable et étanche.
Le succès de l'installation d'un joint en PTFE repose sur un principe central : obtenir une compression uniforme et contrôlée. Contrairement aux joints métalliques, le PTFE scelle en s'insérant dans les imperfections des surfaces de bride, et une force inappropriée ou inégale provoquera sa déformation, son extrusion et, finalement, sa défaillance.
La Fondation : Vérifications Pré-Installation
Avant même que le joint ne soit posé, le succès de l'étanchéité a déjà été partiellement déterminé. La préparation adéquate de l'environnement d'étanchéité est non négociable.
Vérifiez la Sélection du Joint
Premièrement, confirmez que vous avez le bon joint. Considérez la compatibilité chimique du système, la plage de température et les conditions de pression pour vous assurer que le matériau PTFE sélectionné peut résister à l'environnement opérationnel.
Inspectez le Joint pour Détecter des Défauts
Examinez attentivement le nouveau joint pour détecter toute coupure, déchirure ou imperfection due au transport ou à la manipulation. Un joint endommagé ne fournira jamais une étanchéité fiable.
Préparez les Surfaces de Bride
L'état des faces de bride est critique. Elles doivent être parfaitement propres et exemptes de tout débris, rouille ou ancien matériau de joint. Plus important encore, vérifiez et retirez toute entaille, rayure ou bavure, car celles-ci peuvent créer des chemins de fuite ou endommager le matériau PTFE tendre.
La Procédure d'Installation de Base
Une fois la base établie, l'installation elle-même exige de la précision et une main douce. La force est l'ennemie d'un joint PTFE réussi.
Manipulez avec Soin
Le PTFE est un matériau relativement tendre. Évitez de plier, de plisser ou de laisser tomber le joint. Tout dommage à la ligne d'étanchéité peut compromettre toute l'installation.

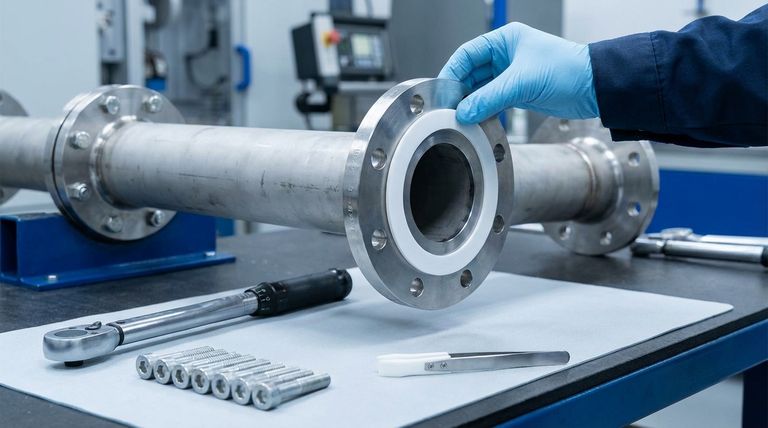

Assurez un Alignement Précis
Positionnez soigneusement le joint, en vous assurant qu'il est parfaitement centré sur la surface d'étanchéité de la bride. Un désalignement est une cause principale de compression inégale et de fuites subséquentes. Des outils d'alignement peuvent être utiles pour les applications plus grandes ou plus critiques.
Assemblez et Serrez à la Main
Rapprochez soigneusement les brides, en vous assurant qu'elles se rencontrent parallèlement sans endommager le joint. Insérez les boulons et serrez-les à la main pour maintenir l'assemblage en place avant d'appliquer le couple.
Maîtriser la Compression : La Séquence de Boulonnage
C'est la phase la plus critique de l'installation. La manière dont vous serrez les boulons contrôle directement la capacité du joint à sceller efficacement.
Le Modèle de Serrage en Croix
Ne serrez jamais les boulons adjacents séquentiellement. Utilisez toujours un motif en croix ou en étoile pour répartir la force de serrage uniformément sur toute la surface de la bride. Cela empêche un côté d'être trop comprimé tandis que l'autre reste trop lâche.
Appliquez le Couple par Étapes
Une pression uniforme est obtenue en appliquant le couple progressivement. Une pratique courante consiste à serrer en trois ou quatre passages distincts, en suivant le motif en croix à chaque fois.
- Passage 1 : Serrez à environ 30 % de la valeur de couple finale requise.
- Passage 2 : Serrez à environ 60 % du couple final.
- Passage 3 : Serrez à 100 % du couple final.
- Passage Final : Après une courte période (15-30 minutes), effectuez un passage final à 100 % du couple pour tenir compte de tout tassement initial du matériau.
Utilisez une Clé Dynamométrique Calibrée
L'approximation n'est pas acceptable pour les joints critiques. L'utilisation d'une clé dynamométrique correctement calibrée est le seul moyen de s'assurer que vous appliquez la force de serrage correcte et spécifiée requise pour votre application spécifique.
Pièges Courants à Éviter
Comprendre pourquoi les joints en PTFE échouent est essentiel pour s'assurer qu'ils ne le font pas. Les propriétés uniques du matériau créent des défis spécifiques.
Le Problème du "Fluage à Froid"
La principale faiblesse du PTFE est le fluage à froid, ou fluage, où le matériau se déforme lentement et est expulsé de la bride sous une pression excessive. Ceci est presque toujours causé par un serrage excessif des boulons. Le respect des valeurs de couple spécifiées est le seul moyen d'éviter cela.
Chargement Inégal et Désalignement
Si les brides ne sont pas parallèles ou si le joint est décentré, la force de serrage sera concentrée dans une zone. Cette pression locale élevée provoquera un fluage à froid, tandis que les zones de basse pression créeront un chemin de fuite immédiat.
Brides Endommagées ou Déformées
Un joint parfait et une procédure d'installation parfaite échoueront si les surfaces d'étanchéité elles-mêmes sont compromises. Une face de bride déformée ou profondément rayée ne peut pas être scellée par un joint PTFE standard.
Faire le Bon Choix pour Votre Objectif
Votre priorité d'installation doit guider votre concentration pendant le processus.
- Si votre objectif principal est la fiabilité à long terme dans un système critique : Nettoyez et inspectez méticuleusement les surfaces des brides et utilisez une clé dynamométrique calibrée pour suivre une séquence de serrage en plusieurs étapes sans déviation.
- Si votre objectif principal est de prévenir les fuites persistantes et difficiles à diagnostiquer : Vérifiez que le matériau du joint lui-même est adapté aux exigences chimiques, de température et de pression spécifiques de votre système avant de commencer l'installation.
- Si votre objectif principal est de simplifier la maintenance future : Assurez-vous que tous les paliers des équipements sont flexibles et que les presse-étoupes sont propres et exempts de bavures pour rendre le retrait et le remplacement ultérieurs du joint beaucoup plus efficaces.
Un processus d'installation méthodique et précis est ce qui transforme un composant simple en une solution d'étanchéité hautement fiable.

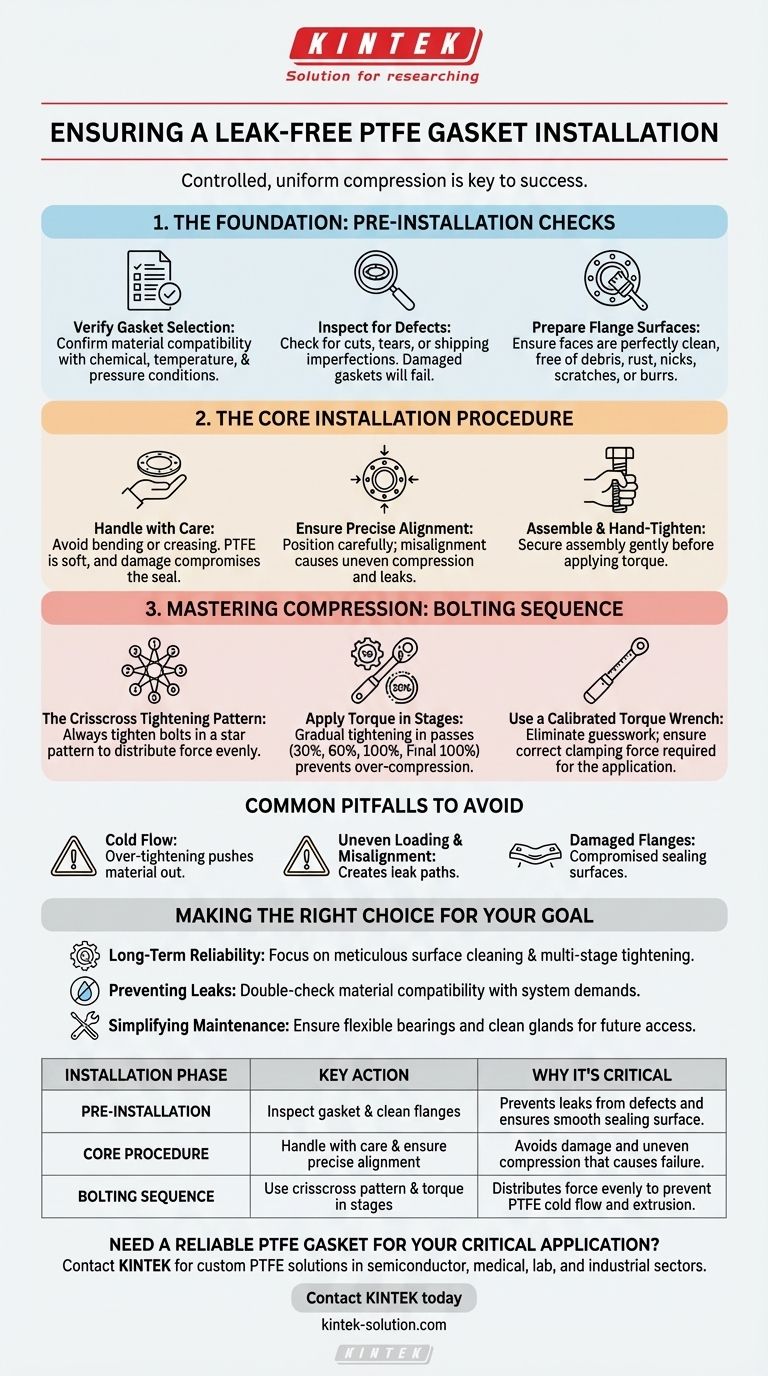

Tableau Récapitulatif :
| Phase d'Installation | Action Clé | Pourquoi C'est Critique |
|---|---|---|
| Pré-Installation | Inspecter le joint et nettoyer les surfaces de bride | Prévient les fuites dues aux défauts et assure une surface d'étanchéité lisse |
| Procédure de Base | Manipuler avec soin et assurer un alignement précis | Évite les dommages et la compression inégale qui provoquent une défaillance |
| Séquence de Boulonnage | Utiliser un motif en croix et appliquer le couple par étapes | Répartit la force uniformément pour prévenir le fluage à froid et l'extrusion du PTFE |
