Pour installer correctement les plaques de glissement en PTFE, la méthode définitive est le boulonnage. Ce processus nécessite de fraiser un trou étagé dans la plaque afin que la tête du boulon affleure ou soit en retrait, l'empêchant ainsi d'interférer avec la surface de glissement. L'objectif principal est de fixer la plaque contre tout mouvement latéral, et non de la serrer avec une pression élevée.
Le principe fondamental de l'installation d'une plaque de glissement en PTFE est d'utiliser les boulons uniquement pour le positionnement, empêchant la plaque de glisser pendant le fonctionnement. L'ensemble du processus d'installation est conçu pour y parvenir sans comprimer ni déformer le matériau PTFE à faible friction.
La mécanique d'une installation correcte
Une installation correcte d'une plaque de glissement en PTFE garantit que ses propriétés de faible friction et son intégrité structurelle sont maintenues pendant toute sa durée de vie. L'accent est mis sur la précision et la prévention des dommages matériels.

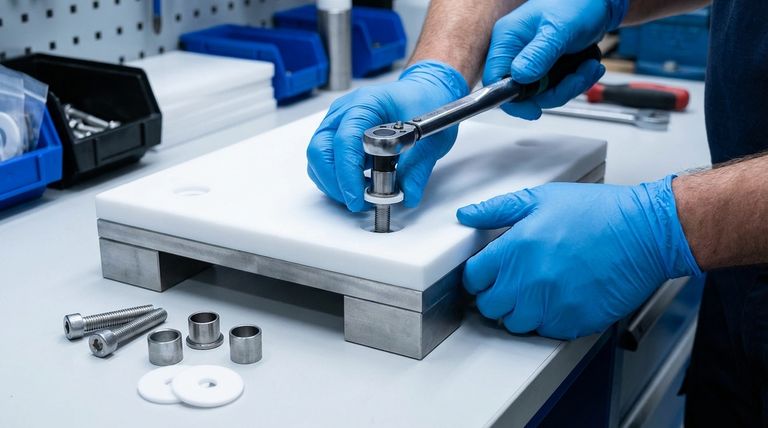

Préparation de la plaque : le trou étagé
La première étape consiste à usiner la plaque elle-même. Un trou étagé (ou fraisage) doit être fraisé dans le PTFE.
Cette conception crée un évidement qui permet à la tête du boulon de se situer sous la surface de glissement, assurant un plan de mouvement complètement lisse et dégagé.
Fixation de la plaque : le rôle du boulon
La fonction du boulon est simple : il agit comme une goupille pour empêcher la plaque de glisser hors de sa position.
Il n'est pas destiné à fournir une force de serrage importante. Appliquer un couple excessif est l'erreur d'installation la plus courante et endommagera le matériau.
Composants clés pour prévenir les dommages
Étant donné que le PTFE est un matériau relativement tendre, la méthode d'installation doit inclure des composants qui le protègent des forces concentrées d'un boulon standard.
La bague métallique : votre protection contre l'écrasement
Pour éviter le serrage excessif, une bague métallique doit être insérée dans le trou du boulon.
Cette bague agit comme un entretoise, créant un arrêt dur qui absorbe la force de serrage. Cela permet de serrer le boulon fermement contre la bague et la structure sous-jacente sans écraser la plaque en PTFE.
Disques en PTFE : une couche de protection supplémentaire
Pour plus de sécurité, de minces disques en PTFE peuvent être collés sur la tête du boulon.
Ces disques offrent un point de contact doux et non dommageable entre la tête du boulon et le fond du trou étagé, répartissant davantage la pression et prévenant tout dommage potentiel.
Pièges courants et comment les éviter
Ne pas suivre la procédure correcte peut entraîner une défaillance prématurée de la plaque de glissement, annulant ainsi complètement son objectif.
La conséquence d'un serrage excessif
Écraser le PTFE par un serrage excessif déforme de manière permanente le matériau. Cela crée des points hauts et bas sur la surface, ce qui ruine ses propriétés de faible friction et peut entraîner une usure inégale.
Le danger d'une tête de boulon saillante
Si la tête du boulon n'est pas correctement encastrée, elle dépassera de la surface de glissement. Cela crée une obstruction grave qui éraillera, grattera et détruira le composant coulissant opposé, entraînant une défaillance catastrophique de l'ensemble de l'assemblage.
Cas particulier : paliers structurels laminés
Pour des applications telles que les supports de ponts, les patins de palier laminés en PTFE ont des exigences spécifiques au-delà du simple boulonnage.
Orientation et placement corrects
Ces patins doivent être installés horizontalement. L'assemblage implique généralement une plaque supérieure en acier inoxydable et une plaque inférieure, la surface en PTFE étant orientée vers l'acier inoxydable.
Le rôle critique de la lubrification
De la graisse de silicone doit être appliquée uniformément entre la plaque en PTFE et la plaque en acier inoxydable pour assurer une friction minimale. Une fois l'installation terminée, un capot anti-poussière est essentiel pour protéger les surfaces lubrifiées de la contamination.
Faire le bon choix pour votre objectif
Votre priorité d'installation déterminera quel aspect du processus nécessite le plus d'attention.
- Si votre objectif principal est la longévité : L'utilisation d'une bague métallique est non négociable pour prévenir le fluage du matériau et la déformation due au serrage excessif.
- Si votre objectif principal est une surface de glissement parfaitement lisse : L'usinage méticuleux du trou étagé pour s'assurer que la tête du boulon est en retrait est votre tâche la plus critique.
- Si votre objectif principal est une application structurelle à charge élevée : Vous devez utiliser un ensemble de palier laminé complet avec une lubrification et une orientation appropriées.
En fin de compte, une installation réussie du PTFE est celle où les fixations maintiennent la plaque en place sans jamais compromettre sa surface.
Tableau récapitulatif :
| Étape d'installation | Composant clé | Objectif |
|---|---|---|
| Préparation de la plaque | Trou étagé (Fraisage) | Encastre la tête du boulon pour une surface de glissement lisse et dégagée. |
| Fixation de la plaque | Boulon | Agit comme une goupille pour empêcher le glissement latéral, et non pour une force de serrage élevée. |
| Prévention des dommages | Bague métallique | Crée un arrêt dur pour absorber la force et prévenir le serrage excessif et l'écrasement. |
| Protection supplémentaire | Disques en PTFE | Fournit un point de contact doux pour répartir la pression de la tête du boulon. |
