Sur le papier, la garniture en PTFE présente une résistance à la traction nettement supérieure, avec des valeurs allant de 2 000 à près de 5 000 psi. La garniture en graphite, en revanche, a une résistance à la traction d'environ 650 psi. Cependant, cette métrique unique est souvent trompeuse lors du choix du bon matériau pour une application industrielle.
Le choix entre la garniture en PTFE et celle en graphite est rarement basé uniquement sur la résistance à la traction. La décision doit être guidée par les conditions opérationnelles spécifiques de votre application, en particulier la température, la vitesse de l'arbre et l'environnement chimique.
Un regard plus approfondi sur les propriétés des matériaux
Comprendre les différences fondamentales entre ces deux matériaux est la clé pour prendre une décision éclairée. Ils proviennent de sources différentes et, par conséquent, possèdent des caractéristiques de performance distinctes.
Composition et origine
Le PTFE (polytétrafluoroéthylène) est un fluoropolymère synthétique, connu pour son inertie chimique et sa faible friction. C'est généralement un matériau blanc et flexible.
Le graphite est une forme inorganique naturelle de carbone pur. Pour les garnitures, il est souvent formé en filaments tressés, ce qui lui donne une apparence noire caractéristique.
Résistance à la traction expliquée
La résistance à la traction mesure la capacité d'un matériau à résister à la rupture par traction. La structure polymère du PTFE lui confère un avantage clair à cet égard, avec une résistance de 2 000 à 4 970 psi.
La structure en carbone tressé du graphite est moins résistante aux forces de traction directes, ce qui entraîne une résistance à la traction plus faible de 650 psi.
Tolérance à la température
C'est l'un des différenciateurs les plus critiques. Le graphite excelle dans les températures extrêmes, fonctionnant efficacement de -400 °F à 850 °F.
Le PTFE a une plage de fonctionnement beaucoup plus étroite, adaptée aux applications allant de -300 °F à 500 °F. Il se dégradera rapidement dans les environnements à haute température où le graphite prospère.
Résistance chimique
Les deux matériaux offrent une résistance exceptionnelle aux attaques chimiques. Ils sont tous deux homologués pour une plage de pH complète de 0 à 14, ce qui les rend adaptés à l'étanchéité contre les substances fortement acides et alcalines.
Lubrification et friction
Le graphite est naturellement autolubrifiant et thermiquement conducteur, ce qui lui permet de dissiper efficacement la chaleur. Cela en fait un choix supérieur pour les équipements rotatifs à grande vitesse.
Le PTFE standard n'est pas autolubrifiant mais peut être fabriqué avec des lubrifiants pour améliorer les performances. Un hybride courant, le PTFE rempli de graphite, combine la résistance du PTFE avec la faible friction et la résistance à l'usure du graphite.
Comprendre les compromis
Se concentrer uniquement sur une seule spécification peut conduire à une sélection incorrecte du matériau et à une défaillance prématurée. Vous devez peser le pour et le contre dans le contexte de vos besoins spécifiques.
Quand une résistance à la traction élevée n'est pas suffisante
Bien que le PTFE soit techniquement « plus résistant » en termes de résistance à la traction, cette propriété est sans intérêt si la température de l'application dépasse 500 °F. Dans un robinet à vapeur à haute température, par exemple, le PTFE échouerait là où le graphite fonctionnerait de manière fiable.
Fragilité contre flexibilité
La résistance à la traction plus faible du graphite peut le rendre plus cassant et nécessiter une manipulation et une installation plus prudentes que la garniture en PTFE plus souple.
Adapter le matériau à la machine
Pour un arbre de pompe à grande vitesse, la dissipation de la chaleur et la faible friction sont primordiales. Les propriétés autolubrifiantes et conductrices du graphite sont bien plus précieuses ici que la résistance à la traction plus élevée du PTFE. Inversement, pour une tige de vanne à mouvement lent dans une conduite chimique à température ambiante, la durabilité et la flexibilité du PTFE pourraient être le meilleur choix.
Faire le bon choix pour votre application
Utilisez votre demande opérationnelle principale pour guider votre sélection.
- Si votre objectif principal est la performance à haute température : Le graphite est le choix définitif en raison de sa stabilité thermique supérieure.
- Si votre objectif principal est la durabilité mécanique dans un système à basse ou moyenne température : La résistance à la traction plus élevée et la flexibilité du PTFE offrent un avantage distinct.
- Si votre objectif principal est l'étanchéité contre les produits chimiques agressifs : Les deux sont excellents, la décision doit donc être basée sur la température et la vitesse de l'équipement.
- Si votre objectif principal est de réduire la friction sur les arbres à grande vitesse : La nature autolubrifiante du graphite est idéale, le PTFE rempli de graphite servant d'alternative solide.
En fin de compte, choisir le bon matériau de garniture nécessite d'adapter son profil de performance complet aux exigences uniques de votre équipement.
Tableau récapitulatif :
| Propriété | Garniture en PTFE | Garniture en graphite |
|---|---|---|
| Résistance à la traction | 2 000 - 4 970 psi | ~650 psi |
| Plage de température | -300 °F à 500 °F | -400 °F à 850 °F |
| Résistance chimique | pH complet 0-14 | pH complet 0-14 |
| Lubrification | Non autolubrifiant (peut être rempli) | Naturellement autolubrifiant |
| Idéal pour | Durabilité mécanique, température modérée à basse | Haute température, arbres à grande vitesse |
Besoin de composants en PTFE ou en graphite haute performance ?
Choisir le bon matériau d'étanchéité est essentiel pour la performance et la longévité de votre équipement. Chez KINTEK, nous sommes spécialisés dans la fabrication de précision de composants en PTFE et en graphite — y compris des joints, des revêtements et de la verrerie personnalisés — pour les secteurs des semi-conducteurs, médical, laboratoire et industriel.
Nous comprenons que les exigences uniques de votre application en matière de température, de résistance chimique et de contrainte mécanique nécessitent une solution sur mesure. Que vous ayez besoin de la résistance à la traction élevée du PTFE ou de la tolérance aux températures extrêmes du graphite, notre équipe peut fournir une fabrication personnalisée, du prototype aux commandes à grand volume.
Laissez-nous vous aider à optimiser votre application. Contactez nos experts dès aujourd'hui pour une consultation sur le matériau et la conception des composants idéaux pour vos besoins.

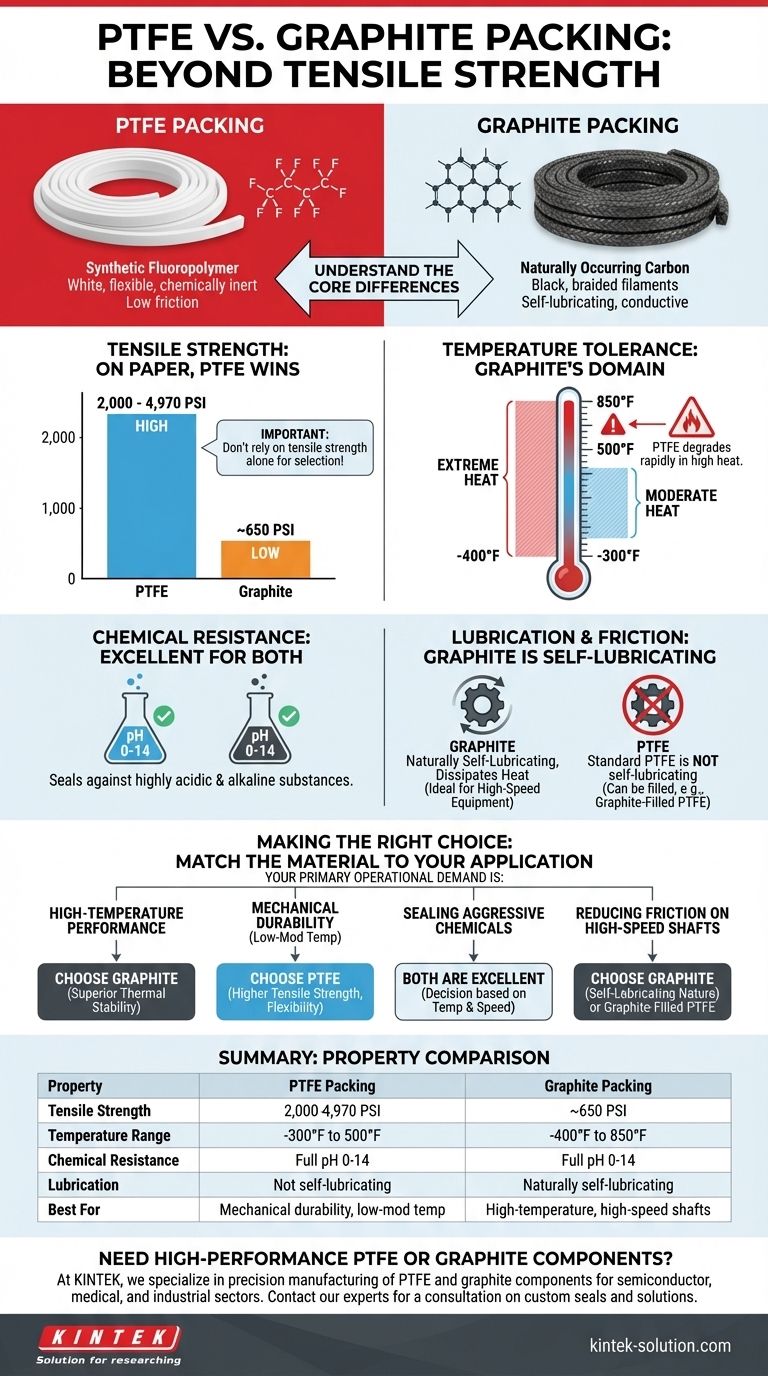

Guide Visuel
