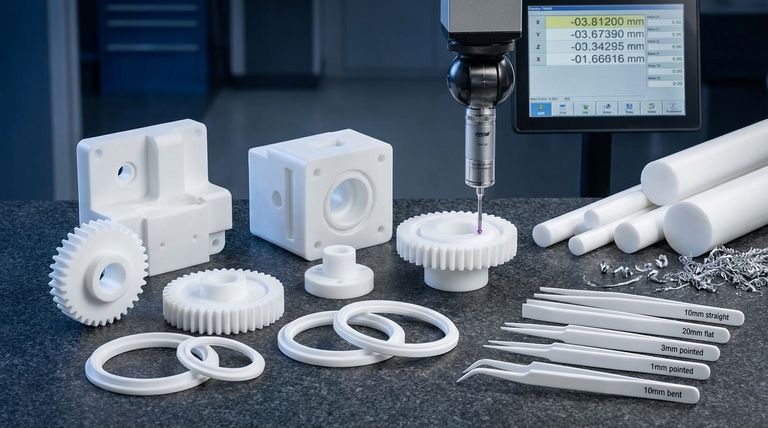

En règle générale, la tolérance standard réalisable pour les pièces usinées en Téflon (PTFE) est d'environ ±0,13 mm (ou ±0,005 pouce). Tenter de maintenir des dimensions plus serrées est difficile en raison des propriétés inhérentes du Téflon, qui le font bouger et changer de forme pendant et après le processus d'usinage. Atteindre une plus grande précision est possible, mais cela nécessite une manipulation spéciale et un prétraitement du matériau.
Le défi principal dans l'usinage du Téflon n'est pas le processus de coupe lui-même, mais la gestion de l'instabilité du matériau. Son taux élevé de dilatation thermique et sa susceptibilité aux contraintes internes sont les principaux facteurs qui dictent les tolérances dimensionnelles réalistes.
Pourquoi le Téflon pose un défi d'usinage
Comprendre pourquoi le Téflon est difficile à usiner est essentiel pour concevoir des pièces à la fois fonctionnelles et fabriquables. Les caractéristiques uniques du matériau présentent plusieurs obstacles pour le travail de précision.
Forte dilatation thermique
Le Téflon possède un coefficient de dilatation thermique très élevé. Cela signifie qu'il se dilate et se contracte considérablement, même avec des changements de température minimes.
La chaleur générée pendant l'usinage, ou même un changement de température ambiante, peut provoquer un décalage des dimensions de la pièce, rendant difficile le maintien constant de tolérances serrées.
Contraintes internes et fluage
Le processus de fabrication des stocks bruts de Téflon (extrusion ou moulage) induit des contraintes internes. Lorsque le matériau est usiné, ces contraintes peuvent être libérées de manière inégale, provoquant la déformation ou le gauchissement de la pièce.
De plus, le Téflon est sujet au fluage sous contrainte, ce qui signifie qu'il peut lentement changer de forme avec le temps s'il est soumis à une charge. Cela peut affecter la stabilité dimensionnelle à long terme.
La nécessité de la relaxation des contraintes
Pour atteindre des tolérances plus serrées que la norme de ±0,13 mm, le matériau brut doit souvent être détendu (stress-relieved) avant l'usinage.
Ceci implique un cycle contrôlé de chauffage et de refroidissement pour détendre les contraintes internes, créant une pièce de travail plus stable qui est moins susceptible de se déformer après l'usinage.
Comprendre les compromis
Les ingénieurs choisissent le Téflon pour ses propriétés exceptionnelles, et non pour sa facilité d'usinage. Cela crée un compromis naturel entre les caractéristiques de performance et la précision dimensionnelle.
Performance contre précision
Vous spécifiez le Téflon pour son excellente résistance chimique, son faible coefficient de friction et sa stabilité à haute température.
Ces avantages l'emportent souvent sur la nécessité d'une précision dimensionnelle extrême que vous pourriez obtenir avec des matériaux comme l'aluminium ou l'acier. La conception doit tenir compte des limitations dimensionnelles inhérentes au Téflon.
Le coût des tolérances plus serrées
Demander des tolérances dépassant la capacité standard du Téflon se traduit directement par une augmentation des coûts et de la complexité.
Atteindre une plus grande précision nécessite des processus spéciaux tels que la relaxation des contraintes, des environnements d'usinage à température contrôlée et des vitesses de coupe plus lentes. Ces étapes ajoutent du temps et des dépenses importants au processus de fabrication.
Conception pour la fabricabilité avec le Téflon
Pour garantir un résultat réussi, votre approche de conception doit s'aligner sur les réalités physiques du matériau.
- Si votre objectif principal est la rentabilité et la performance : Concevez votre pièce avec des tolérances égales ou supérieures à la norme de ±0,13 mm et concentrez-vous sur les caractéristiques qui tirent parti des principaux atouts du Téflon, comme sa lubrification ou son inertie chimique.
- Si votre conception exige véritablement des tolérances plus serrées : Spécifiez que le matériau brut doit être détendu avant l'usinage et consultez votre usineur au début du processus de conception pour discuter de la faisabilité.
- Si la stabilité dimensionnelle absolue est la priorité absolue : Réévaluez si le Téflon est le bon choix. Des matériaux comme le PEEK ou le Delrin (Acétal) peuvent offrir une meilleure stabilité si votre application peut s'adapter à leurs différentes propriétés chimiques et thermiques.
En fin de compte, une conception réussie avec le Téflon vient de l'acceptation de ses forces tout en respectant ses limites physiques.
Tableau récapitulatif :
| Aspect | Informations clés |
|---|---|
| Tolérance standard | ±0,13 mm (±0,005 pouce) |
| Défi principal | Instabilité du matériau (dilatation thermique, contrainte interne) |
| Clé pour des tolérances plus serrées | Nécessite une relaxation des contraintes avant l'usinage |
| Considération de conception | Équilibrer les avantages de performance par rapport aux limitations dimensionnelles |
