Pour réparer une vanne papillon en PTFE qui fuit, les solutions les plus efficaces consistent à remplacer les joints et garnitures usés ou endommagés, à inspecter et remplacer tout composant physiquement endommagé comme le disque ou le corps de la vanne, et à vérifier et resserrer les boulons de bride conformément à la séquence et aux valeurs de couple spécifiques du fabricant. Ces actions ciblent les points de défaillance les plus courants entraînant des fuites.
Une fuite est le symptôme d'un problème plus profond. La réparation la plus fiable n'est pas simplement de serrer un boulon ; c'est un processus méthodique de diagnostic de la cause première — qu'il s'agisse d'un joint usé, d'une installation incorrecte ou d'un dommage aux composants — avant d'appliquer une solution précise et durable.
Diagnostic de la source de la fuite
Avant de pouvoir mettre en œuvre une réparation permanente, vous devez identifier avec précision la raison de la défaillance de la vanne. Une fuite est presque toujours attribuée à l'une des trois causes principales.
Joints et garnitures usés ou endommagés
C'est la cause la plus fréquente des fuites. Le siège en PTFE (Téflon) est conçu pour créer une étanchéité parfaite, mais avec le temps, il peut s'user, être rayé par des fluides abrasifs ou être endommagé par une mauvaise utilisation, entraînant une perte de capacité d'étanchéité.
Couple de serrage incorrect des boulons
Les boulons qui maintiennent la vanne entre deux brides de tuyauterie doivent être serrés selon une spécification précise. Si les boulons sont trop lâches, ils n'exerceront pas une force de compression suffisante sur les garnitures. S'ils sont trop serrés, ils peuvent endommager le corps de la vanne ou écraser le siège en PTFE, créant un chemin de fuite.
Dommages physiques aux composants de la vanne
Bien que moins fréquent, un dommage direct peut provoquer des fuites importantes. Une fissure dans le corps de la vanne due à une surpression ou à un impact physique, ou un disque endommagé qui ne s'ajuste plus correctement, empêchera la vanne d'obtenir une étanchéité adéquate.
Solutions étape par étape pour une fuite active
Une fois que vous avez un diagnostic probable, vous pouvez appliquer la solution appropriée. Suivez toujours les procédures de sécurité appropriées, telles que la dépressurisation et l'isolement de la conduite, avant d'effectuer toute maintenance.
Remplacement des joints et des garnitures
Si la vanne est en service depuis longtemps ou si la fuite est persistante, les joints internes sont le coupable le plus probable. La seule solution fiable est de retirer la vanne de la conduite et de remplacer le siège en PTFE et toutes les garnitures associées par des pièces neuves.
Correction du couple de serrage des boulons de bride
Pour les fuites mineures, en particulier sur les nouvelles installations, un couple incorrect peut être la cause. À l'aide d'une clé dynamométrique calibrée, vérifiez et serrez les boulons à la valeur recommandée par le fabricant. Il est essentiel de suivre la séquence de serrage croisé spécifiée (comme le serrage des écrous de roue d'une voiture) pour assurer une pression uniforme.
Inspection et remplacement des pièces endommagées
Lors de toute réparation, effectuez une inspection visuelle approfondie des composants centraux de la vanne. Si vous trouvez des fissures sur le corps de la vanne ou des rayures profondes sur le bord d'étanchéité du disque, le composant endommagé doit être remplacé. Dans de nombreux cas, cela nécessitera le remplacement de l'ensemble de la vanne.
Pièges courants à éviter
Réparer correctement une fuite de vanne implique d'éviter les erreurs courantes qui peuvent soit ne pas résoudre le problème, soit l'aggraver.
Le danger du serrage excessif
L'erreur réactive la plus courante est de simplement « forcer » sur les boulons de bride. Un serrage excessif peut écraser de manière irréversible le siège en PTFE, déformer le corps de la vanne et créer une fuite plus grave que celle avec laquelle vous avez commencé. Respectez toujours les valeurs de couple spécifiées.
Ignorer les problèmes d'alignement sous-jacents
Une vanne qui n'est pas parfaitement alignée avec les brides de tuyauterie subira une contrainte inégale. Cela conduira inévitablement à une défaillance prématurée du joint et à des fuites chroniques. Un alignement correct lors de l'installation est le fondement d'une durée de vie sans fuite.
Négliger la maintenance préventive
Les vannes ne sont pas des composants « installer et oublier ». L'absence d'inspections régulières, de nettoyage pour éliminer l'accumulation de processus et de lubrification des pièces mobiles (le cas échéant) peut entraîner des problèmes opérationnels qui provoquent une usure inutile des surfaces d'étanchéité.
Faire le bon choix pour votre objectif
Votre approche doit être dictée par la gravité de la fuite et vos objectifs opérationnels.
- Si votre objectif principal est une réparation immédiate pour un léger suintement : Vérifiez et resserrez soigneusement les boulons de bride selon les spécifications du fabricant en utilisant le motif de serrage correct.
- Si votre objectif principal est une fuite récurrente ou importante : Planifiez un arrêt pour retirer la vanne, remplacer le siège en PTFE et les garnitures de bride, et inspecter le disque et le corps pour déceler des dommages.
- Si votre objectif principal est la fiabilité à long terme du système : Mettez en œuvre un programme de maintenance préventive qui privilégie les procédures d'installation correctes et planifie des inspections régulières des vannes.
En passant de réparations réactives à une stratégie de maintenance proactive, vous assurez l'intégrité et la fiabilité de l'ensemble de votre système.
Tableau récapitulatif :
| Cause fréquente de fuite | Solution recommandée | Considération clé |
|---|---|---|
| Joints/garnitures usés/endommagés | Remplacer le siège en PTFE et les garnitures | Utiliser des pièces spécifiées par le fabricant pour un joint optimal |
| Couple de serrage incorrect des boulons | Resserrer les boulons selon les spécifications avec une séquence de serrage croisé | Éviter le serrage excessif pour ne pas endommager le siège |
| Dommages physiques (Disque/Corps) | Inspecter et remplacer les composants endommagés | Assurer l'alignement lors de la réinstallation |
Besoin d'une vanne papillon en PTFE fiable ou de composants personnalisés ? KINTEK est spécialisée dans la fabrication de joints, de revêtements et de verrerie en PTFE de haute précision pour les applications dans les semi-conducteurs, le médical, les laboratoires et l'industrie. Nos services de fabrication sur mesure — du prototype à la commande à grand volume — garantissent que vos vannes fonctionnent sans fuite. Contactez-nous dès aujourd'hui pour discuter de vos exigences spécifiques et améliorer la fiabilité de votre système !

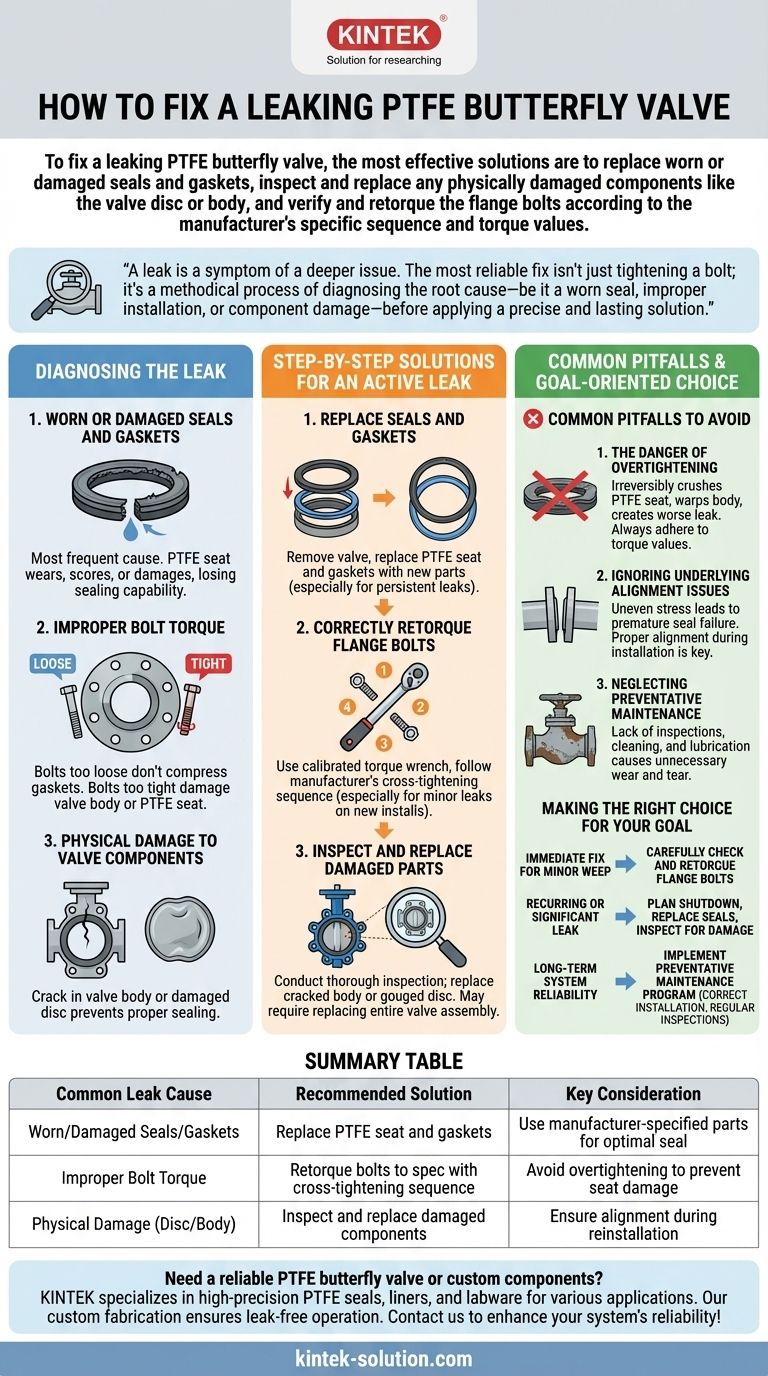

Guide Visuel
